透射电镜散热用工业冷水机丨镜筒散热

来自迈浦特机械（四川)有限公司

¥125000.00

发布时间 2025-08-15 14:04:28 关注次数 7

迈浦特机械（四川)有限公司

免费会员 1年

进入店铺

店铺留言

商家供应

图文介绍产品参数供应商信息

一、产品简介

透射电子显微镜（TEM）作为材料科学、生命科学等领域的核心表征设备，其分辨率（≤0.1nm）与稳定性直接取决于电子光学系统的温度控制。在高真空（≤10⁻⁵Pa）运行环境中，电子枪（热发射型工作温度≥2700K）、磁透镜（励磁电流 1 - 10A）及样品台会持续产生热量，若散热不及时导致温度波动超过 ±0.1℃，会引发镜筒热变形（位移≥0.1μm）、电子束漂移（偏差≥0.5nm/min），使高倍成像模糊（分辨率下降≥20%），甚至因真空系统过热导致停机（每次停机恢复需 4 小时以上）。

透射电镜散热用工业冷水机作为温控设备，采用超纯水闭环冷却系统，控温范围覆盖 5 - 35℃，温度稳定性达 ±0.05℃，通过精准控制电子枪阳极与磁透镜冷却套温度，使镜筒热稳定性提升至 ±0.02℃/h，电子束漂移量≤0.2nm/min，完全满足 ISO 17025《检测和校准实验室能力通用要求》对仪器稳定性的严苛标准。

二、产品描述

核心配置：实现 5 - 35℃宽域控温，静态温度波动±0.5℃。针对电子枪（流量 0.2 - 1L/min）与磁透镜（流量 0.5 - 2L/min）的差异化散热需求，设计双独立回路，流量调节精度 ±0.5%，确保两者温差稳定在 1±0.1℃，避免热交叉干扰导致的电子光学系统失调。
微流量稳定技术：搭载磁离心泵（压力脉动≤0.001MPa），通过流量反馈传感器（精度 ±0.1%）实时调节，使冷却水流速稳定在设定值 ±0.2% 以内。针对透射电镜的微小冷却通道（直径 1 - 3mm），设计低阻力流道（压力损失≤0.1MPa），确保磁透镜冷却套进出口温差≤0.5℃，解决局部过热导致的磁场畸变（偏差≤0.1%）。

三、应用场景

材料高分辨成像：针对 300kV 场发射透射电镜的高分辨成像（分辨率 0.1nm），控制磁透镜温度 20±0.03℃，使电子束漂移量≤0.1nm/min，获得原子级清晰图像，满足纳米材料晶格结构分析需求。
生物样品冷冻电镜：为冷冻透射电镜的样品台冷却系统提供二次散热，维持制冷机冷凝温度 15±0.1℃，使样品保持在 - 170℃±2℃的玻璃态，避免冰晶形成（尺寸≤10nm），提升生物大分子结构解析精度。
原位电镜实验：适配原位力学 / 电学测试系统的透射电镜，通过双回路分别冷却样品台（流量 0.3L/min）与信号放大器，控制温度波动≤±0.05℃，确保原位实验过程中电子束稳定性（漂移≤0.2nm/min），准确捕捉材料动态变化。
低剂量成像：在冷冻电镜单颗粒分析中，控制电子枪阳极温度 25±0.02℃，降低电子束能量波动（≤0.5%），使低剂量成像（≤1e⁻/Å²）的信噪比提升 15%，满足蛋白质结构解析的高分辨率要求（≤3Å）。

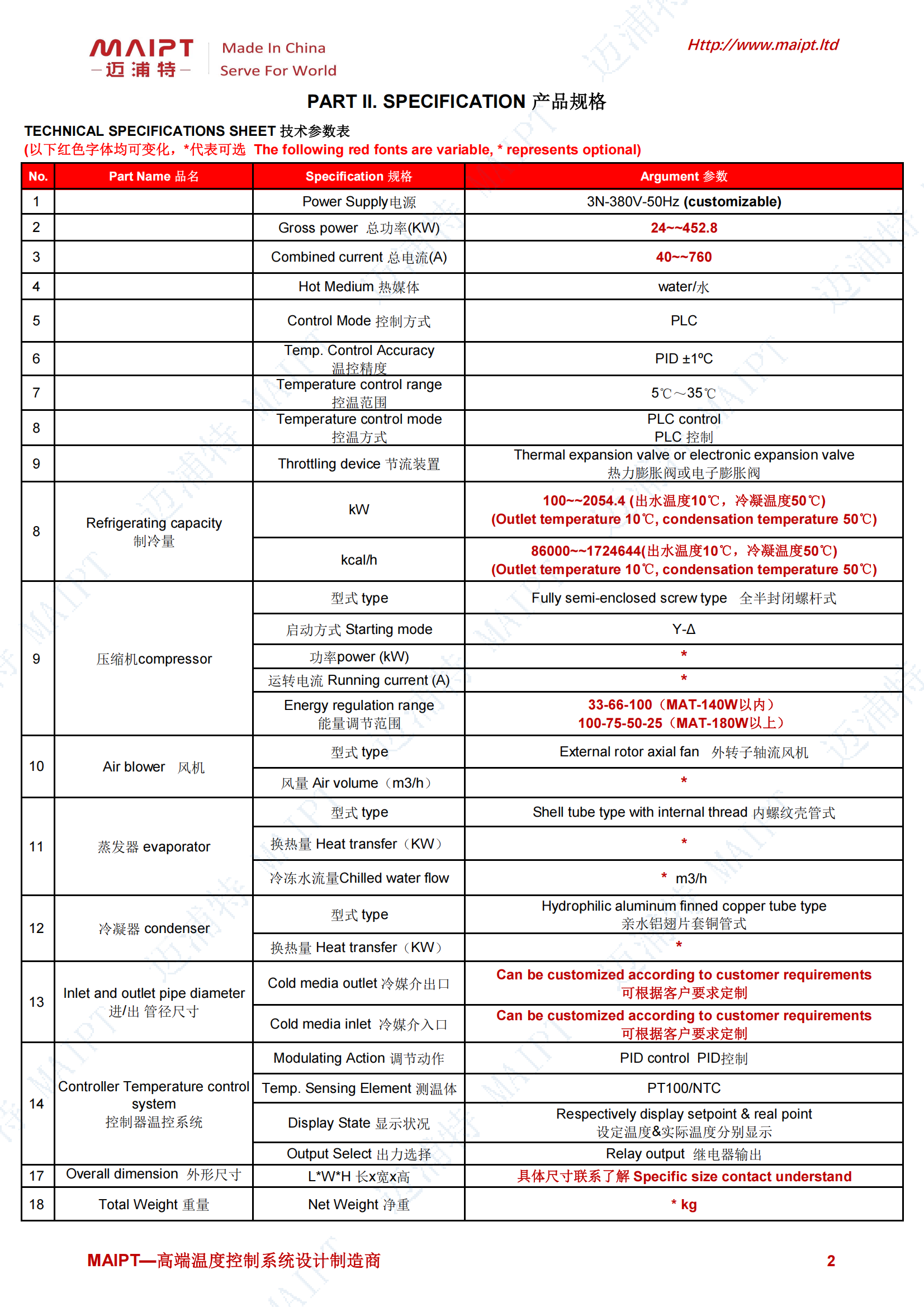

品牌迈浦特

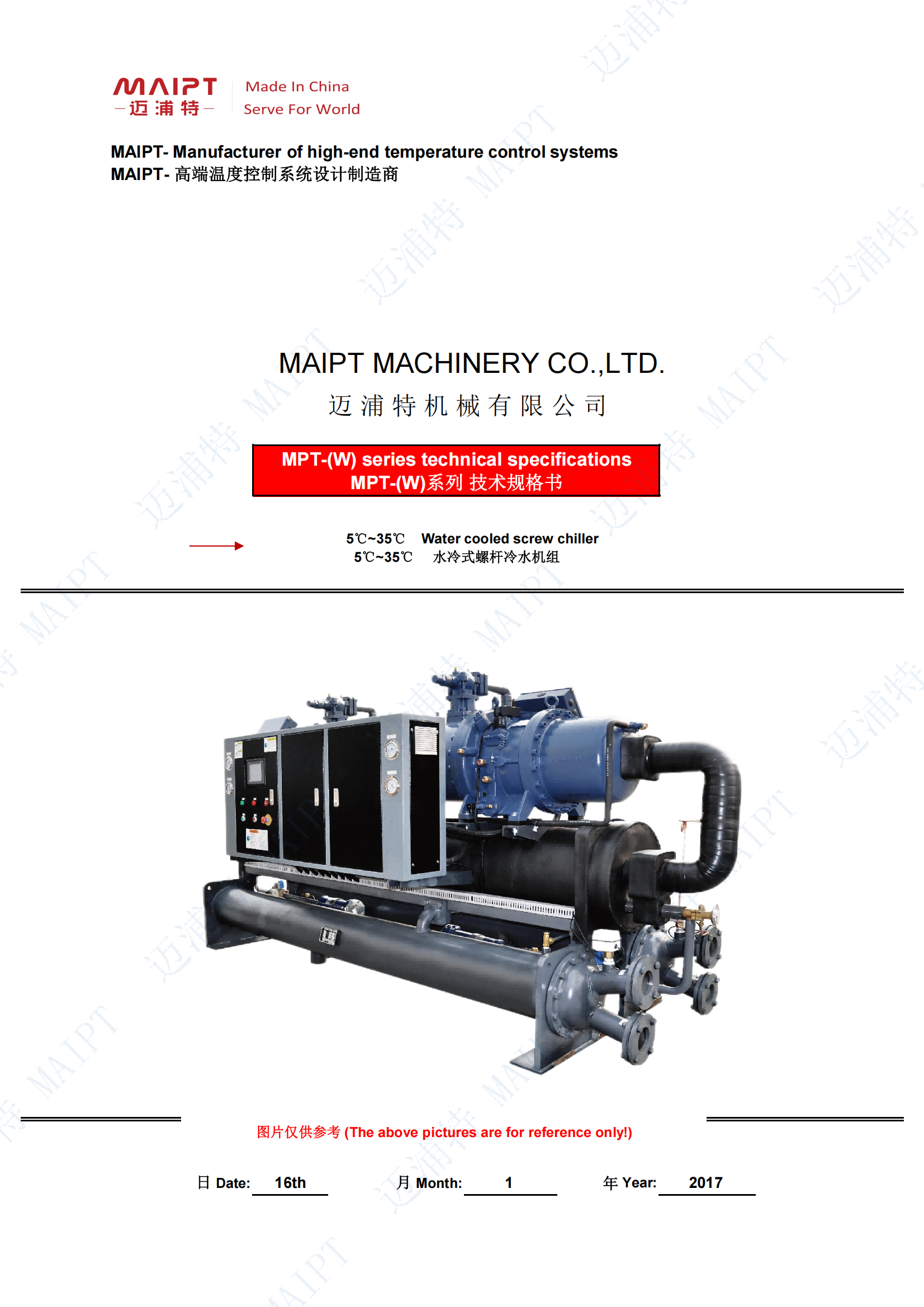

型号MPT(W)系列

工作原理螺杆式

类型低温冷水机

冷却方式水冷式冷水机

结构型式螺杆式

热水温度详见技术规格书

运行电耗详见技术规格书

冷却水温度详见技术规格书

适用领域半导体行业

加工定制是

结构类型螺杆式

标准制冷量详见技术规格书

外形尺寸详见技术规格书

管径可根据客户要求定制

风扇详见技术规格书

功率详见技术规格书

电流详见技术规格书

重量详见技术规格书

产地江苏省苏州市昆山市
