MS_F155_ASM 系列产品是三格电子专门为电流电压/开关量/TTL 信

号抗干扰和远距离传输而设计的工业级光纤通讯中继产品。

该设备成对使用，在发送（T）端将 4-20mA/开关量/RS485 的电信号转换为光纤信

号，在接收（R）端接收光信号，再将其转换回 4-20mA/ 开关量/RS485 的电信号输出。

实现了电信号的远距离传输，同时通过光电隔离，完全隔离了工业信号的电气干扰。

产品可支持 4 通道电流,4 通道开关量，RS485 光纤中继，采用双电源供电，解决了

电磁干扰、地环干扰和雷电破坏的难题，大大提高了信号传输的可靠性，同时也解决了电

缆传输距离受限的问题。

设备配对使用， T 端信号输入，R 端信号输出

支持 4~20mA 或0-10V，4 通道

支持开关量/TTL，

4 通道

支持 RS485/RS232，

1 通道

多模/单模光纤可选，多模可传输 2KM，单模可传输 20KM，ST/SC/FC 接口可选；

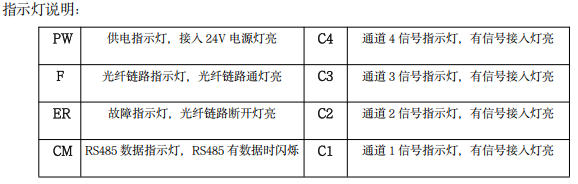

具有信号接入指示灯，光纤链路和供电故障报警继电器输出；

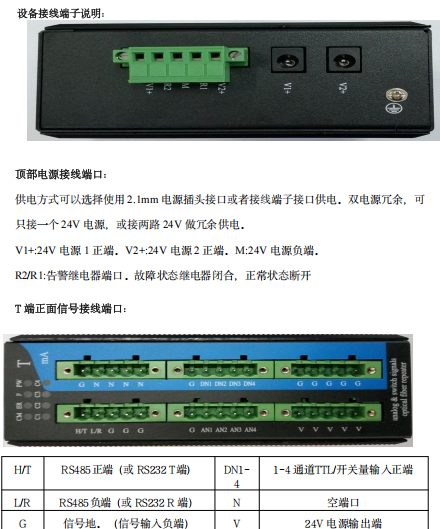

双电源冗余，DC24V 电源供电，具有反接保护功能

信号接口提供每线 1500W 的防雷浪涌保护、15KV 静电保护及防止共地干扰、自

恢复过流保护功能

超强防磁场、防辐射及抗干扰功能

铝制加强机壳,IP30 防护等级, 35mm 工业卡轨安装方式

技术参数

模拟量接口：

电流量：

支持 4 路同步传输

输入输出范围 4~20mA

分辨率 12 位

采样速率 20K Hz

时间延迟 <100us

最大负载电阻< 500Ω

输入电阻 250Ω

精度 1%（常温）

开关量：

支持 4 路同步传输

输入方式干触点输入（短路或开路），普通开关输入。

输出方式继电器、开漏、TTL 5V、TTL 24V 输出可选

继电器吸合时间≤7ms

继电器释放时间≤4ms

继电器触点容量 1A 125VAC/2A 30VDC

RS485/RS232 接口：

速率：2400-25600,速率自适应。

光纤接口：

光纤数量：单光纤、双光纤可选

光口类型：多模、单模可选

光口连接器： ST、SC、FC 可选，标配 SC

传输距离：多模 0—2Km、单模 0—20Km、更远距离可选

光线路误码率： <10-9

电源及保护：

工作电压：双电源冗余输入，工业标准 24V（+/-5%）电源供电

工作电流：典型值 200mA@24V

电压保护：提供 L1+/M/L2+ 反接保护

电流保护：1 A (信号短接保护)

继电器告警输出：供电故障和光纤链路故障告警输出，触点容量：DC30V/3A、

AC250V/3A

机械特性：

外形尺寸： 143mm×110mm×52mm

外壳: IP40 防护等级,波浪纹铝制加强机壳

安装方式: 35mmDIN 导轨安装

净重: 800g

工作环境：

工作温度： -10~75℃（-40~+85℃宽温可选）

操作湿度： 5 ~ 95% RH

存放温度： -40 ~ 85 °C (-40 ~ 185 °F)

应用范围：

电力、交通、能源、监控及工业控制等领域。

品牌三格电子

型号MS-F155-AM-SQ

类型模拟光端机

接口类型SC

信噪比其他

外形尺寸其他

产地天津
