一、功能概述

SG_CanHub_600是一款具有六路通道的工业级智能 CAN数字隔离中继集线器。

SG_CanHub_600能够实现信号再生、延长通信距离、提高总线负载能力、匹配不同速 率 CAN网络，同时强大的 ID 过滤功能可以极大降低 CAN总线负荷，并具有故障指示及智能 切断功能。

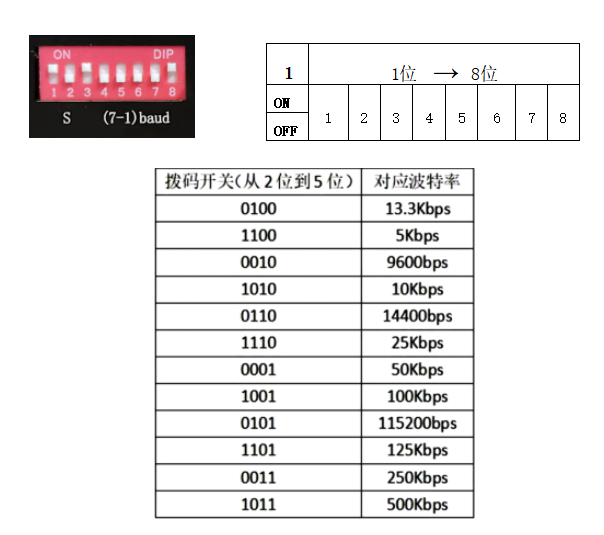

SG_CanHub_600可以通过拨码开关和配置软件配置六路 CAN通道速率，还可以通过配 置软件配置滤波和路由功能。

二、规格与特性

支持标准：支持 CAN2.0A 和 CAN2.0B  协议，符合 ISO/DIS 11898 规范；

接口方式：CAN-Bus；

接口保护： 电源接口防反接和过压保护。CAN-Bus 接口数字隔离保护和防浪涌；

配置方式：拨码开关或软件配置；

性能参数：采用 32 位高速 ARM 处理器，数据吞吐量高达 2000fps（500Kbps,标准帧）, 内部 48K 数据缓冲区保证大量突发数据不丢包； 电源：DC9-24V ，典型值 12V 50mA；

环境温度：-40 ~ 60℃;

存储温、湿度：-40 ~ 80℃ , 5% ~ 90%。

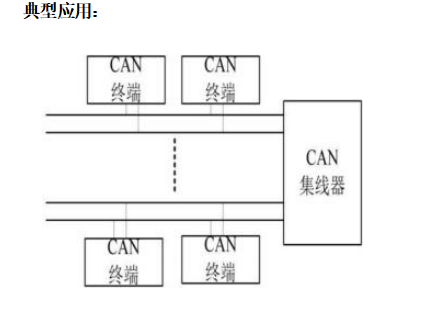

三、典型应用

1、当两个或多个不同速率CAN 网络需要连接时，利用CAN网桥六路中任意两路或多 路分别配置相应CAN 通道波特率，实现连接。

2、当设备间通过CAN 总线相互通信，但通信距离超过了 CAN 总线的距离限制时，利 用 CAN 网桥的中继功能，实现信号再生，保证 CAN 网络的安全稳定。

3、CAN 总线数据量较大，需要有选择的收发 CAN 信息时，利用 CAN 网桥滤波和路 由功能减轻CAN 总线负荷。

注意事项

1、软件配置时务必保证起始 ID 和结束ID 与 CAN 帧类型一致，详见配置说明。

2、拨码开关或软件配置都需要重新上电生效。

3、如需滤波路由拨码开关必须拨到 PC，详见配置说明。

4、本产品已内置 120 欧姆终端电阻，如需接入短路相应接口即可。

5、模块不用时候应该用注意防潮、防尘
