华睿科技4 路工业相机用PCIE供电CXP-6采集卡

GX3-6D40 华睿科技4 路工业相机用PCIE供电CXP-6采集卡 功能特性

支持高达3300 MB/s的总线带宽

4个全色 LED，可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态

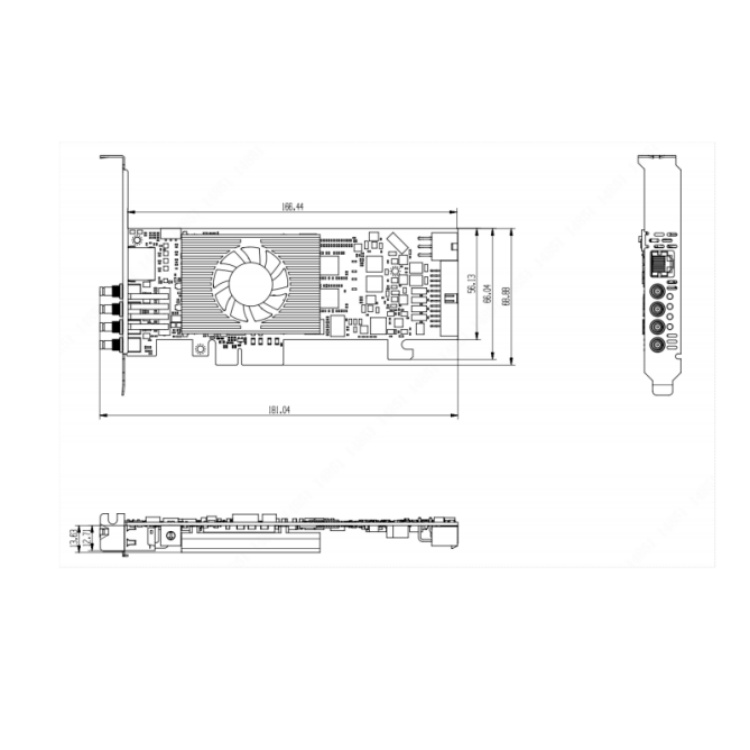

GX3-6D40 华睿科技4 路工业相机用PCIE供电CXP-6采集卡 结构尺寸图（mm）：

GX3-6D40 华睿科技4 路工业相机用PCIE供电CXP-6采集卡 技术参数：

型号 GX3-6D40

接口参数

接口传输速率 1.25/2.5/3.125/5/6.25Gbps（CXP-1/2/3/5/6）

指示灯 4 个全色 LED，可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态

接头 4 × DIN 1.0/2.3

IO接口 面板IO:4 个光隔离输入 板上扩展:4 个光隔离输入、2 个光隔离输出、2 个 TTL 输入/输出

连接器 RJ45连接器，2×12 2.54 间距连接器

基本参数

类型 CXP-6

型号 GX3-6D40

通道数 4路

协议标准 CoaXPress 1.1/2.0

支持的像素格式 Mono 8/10/12/16 等系列 Bayer 8/10/12/16 等系列 RGB 8/10/12/16 等系列 YCbCr

8/10/12/16等系列 符合PFNC规范的各种格式都支持

板载内存 2GB,DDR4-2400

支持相机数量 zui多4个

软件

配套软件 Mvviewer

操作系统 Windows 10/11/Server 2019(x64)

电源

供电方式 PCIE供电：采集卡采用PCIE金手指供电； 外接电源：一个板载6 Pin

PEG连接器，当使用POCXP对相机供电时必须连接此接口，可提供的总功率zui大为24W

功耗 20 W

结构参数

产品尺寸 167.5mm×68.9mm×21.6mm

包装盒尺寸 200 mm ×140 mm ×40 mm

净重 150g

环境参数

工作温度 0~50℃

工作湿度 10% ~ 90%RH 无冷凝

储存温度 -20~60℃

储存湿度 10% ~ 90%RH 无冷凝

主机接口

总线接口 PCIe Gen3 X4

总线传输带宽 3300MB/s(持续带宽)
