华睿科技4路Camera bbbb接口工业相机用PCIe供电CamerLink采集卡

GCL-5B40 华睿科技4路Camera bbbb接口工业相机用PCIe供电CamerLink采集卡 功能特性

支持POCL功能

支持20~85MHZ像素时钟

支持Dual Base

支持多路IO接口

支持Camera bbbb 2.0协议

符合GenIcam协议标准

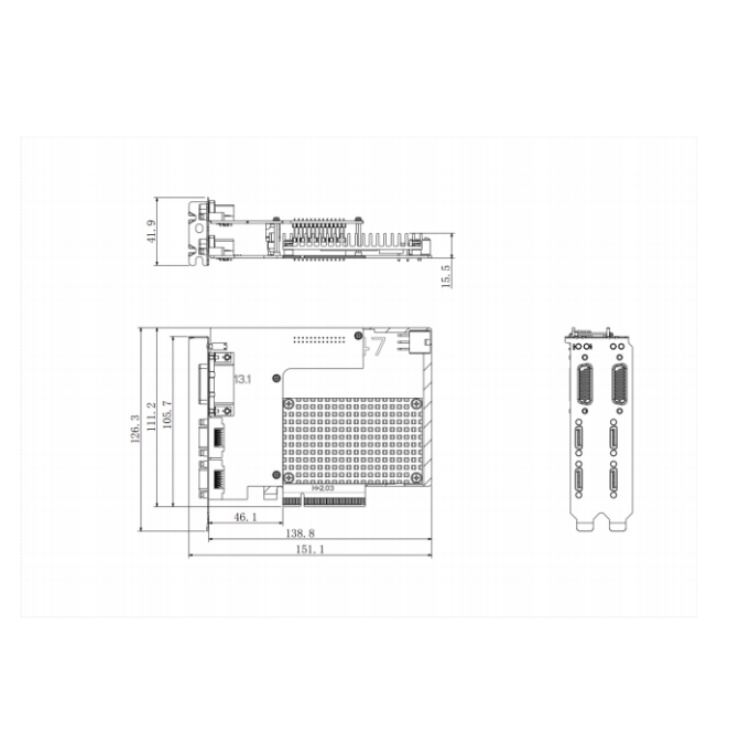

GCL-5B40 华睿科技4路Camera bbbb接口工业相机用PCIe供电CamerLink采集卡 结构尺寸图（mm）：

GCL-5B40 华睿科技4路Camera bbbb接口工业相机用PCIe供电CamerLink采集卡 技术参数：

型号 GCL-5B40

基本参数

类型 CamerLink采集卡

型号 GCL-5B40

协议标准 Camera bbbb 2.0

支持的像素格式 Mono8/10/12 BayerGR8/10/12 BayerRG8/10/12 BayerGB8/10/12 BayerBG8/10/12

RGB8

传输模式 Base

像素时钟 20MHz~85MHz

TAP数 1/2/3tap

板载内存 1GB

支持相机类型 Camera bbbb接口工业相机

支持相机数量 4个Base

软件

配套软件 Mv Viewer2.4.1

操作系统 Windows 7/8/10 64 bit

电源

供电方式 PCIe供电/ATX 6pin 接插件

功耗 9.2W

结构参数

产品尺寸 151.1mm×126.3mm×41.9mm

净重 0.24kg

主机接口

总线接口 PCIe 2.0 ×8（占2个PCIe卡槽位置）

总线速率 5GT/s（PCIe 2.0）

总线传输带宽 1780MB/s(峰值带宽)， 1650 MB/s（持续带宽）

接口参数

接头 SDR×4

IO接口 上下各10路IO：2路差分输入(兼容单端)，4路隔离的数字输入（DIN），4路隔离的数字输

出（D OUT）

连接器 上下各26芯3排高密度Sub-D母座连接器

接口传输速率 理论zui高速率6.8 Gbps(850 MB/s)

环境参数

工作温度 0~50℃

储存温度 -20~70℃

工作湿度 10% ~ 90%RH 无冷凝

储存湿度 10% ~ 90%RH 无冷凝
