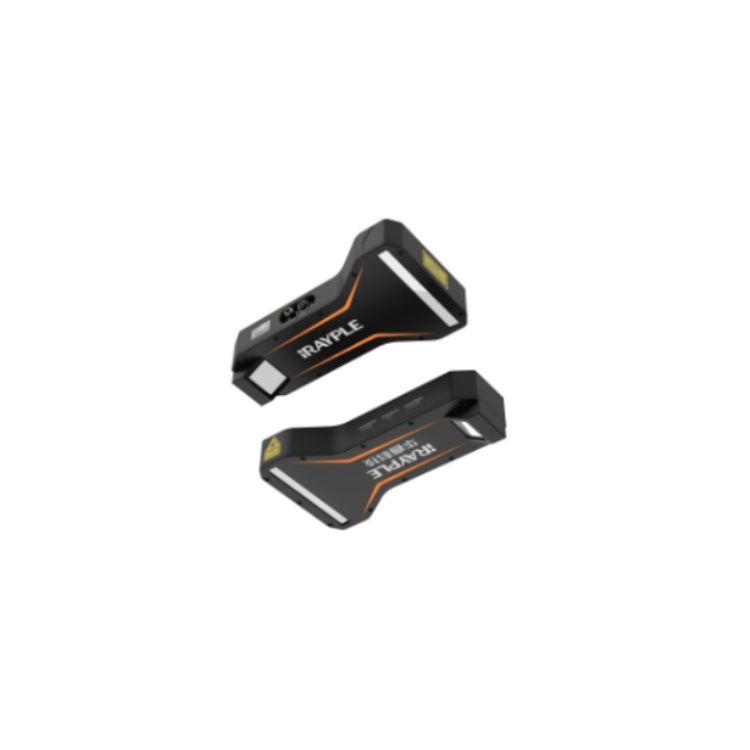

华睿科技千兆网口高速输出毫米级三维测量结果内嵌航空插头3D智能立体相机

D7200MG500 华睿科技千兆网口高速输出毫米级三维测量结果内嵌航空插头3D智能立体相机 功能特性

高速输出毫米级三维测量结果，测量精度可达5mm

千兆以太网传输，数据传输高效稳定；

窄带滤光片设计，抗干扰能力更强

内嵌航空插头，防灰尘吸入，防短暂雨水侵入

支持点云、长宽高尺寸、（积分、包围盒）体积、顶面坐标输出

D7200MG500 华睿科技千兆网口高速输出毫米级三维测量结果内嵌航空插头3D智能立体相机 结构尺寸图（mm）：

D7200MG500 华睿科技千兆网口高速输出毫米级三维测量结果内嵌航空插头3D智能立体相机 技术参数：

型号 D7200MG500

基本参数

系列 7000系列

型号 D7200MG500

zui大帧率 700fps

触发方式 自由运行、外部触发，编码器触发（zui高支持100KHZ触发信号接入）

配套软件 MV Viewer、Volume3D

认证 CE、BIS

性能参数

近视场 700mm

远视场 2050mm

净距离（CD） 230mm

测量范围（MR） 500mm

测量精度 5mm×5mm×5mm（规则物体）

zui大运行速度 3.5m/s

数据类型 点云、长宽高尺寸、（积分、包围盒）体积、顶面坐标

激光器等级 Class 3B

激光波长 808nm

接口参数

连接器 2个工业级M12连接器，分别是以太网、IO接口

网络接口 千兆以太网

GPIO接口 12 pin的IO接口，包含3路光耦隔离输入（Line 0/1/2），2路光耦隔离输出（Line

3/4），1路RS-232串口

通讯协议 SDK，TCPServer，TCPClient，Profinet

LED指示灯 状态、网络、激光

电源

供电方式 支持DC12V～24V宽压输入，适应工业DC12V/24V不同电压环境

功耗 <20 W

结构

产品尺寸 313 mm × 175 mm × 68 mm

净重 约2 kg

防护等级 IP65

工作环境

工作温度 -10℃～50℃

工作湿度 20%～85%RH无凝结

储存温度 -30℃～80℃
