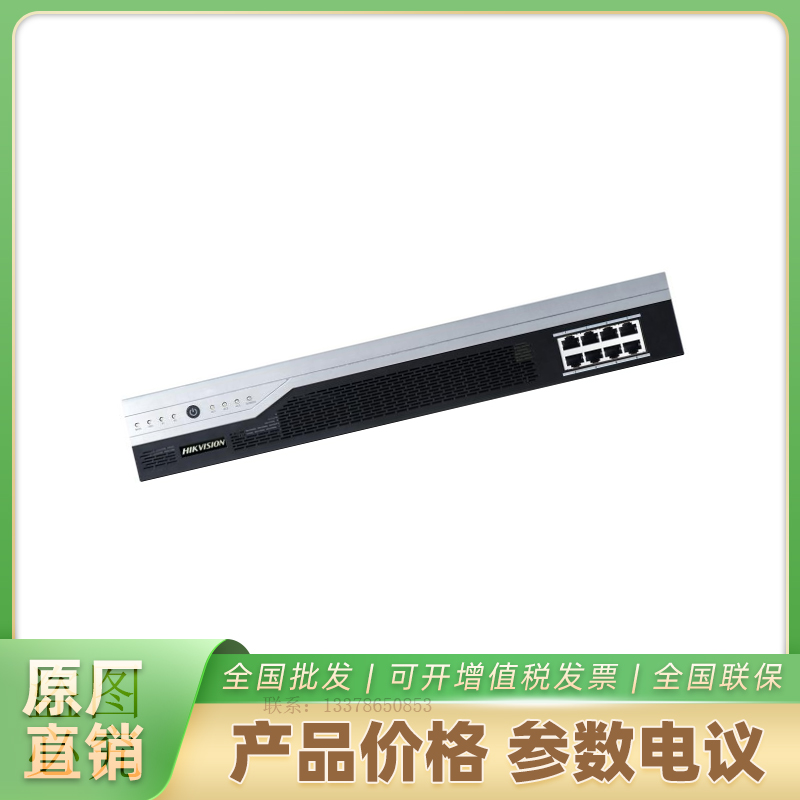

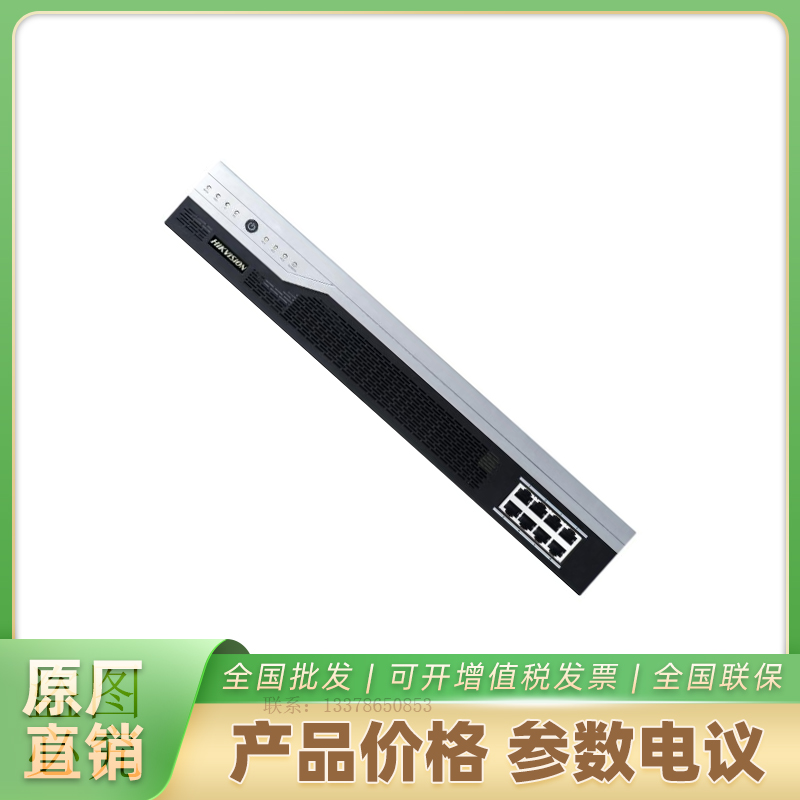

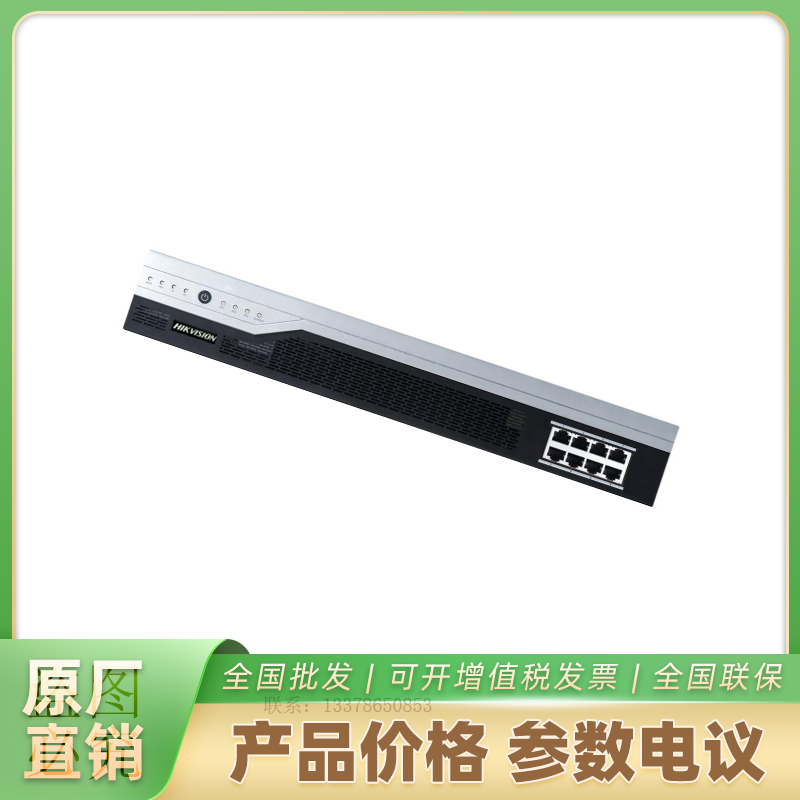

DS-B86CR-ATM 海康威视教育中控主机

 DS-B86CR-ATM 海康威视教育中控主机 传感器接入：可以实现Modbus RTU接入和Zigbee传感器接入。物联控制：具备串口、开关量输出、幕布等接口，可以实现触控一体机、屏幕、矩阵、拼控器、调音台、幕布、灯光、空调、录播主机等外设控制，并且支持自定义协议编辑，现场可根据控制协议进行配置控制。内置HDMI矩阵，支持4输入和4输出，分辨率可以支持3840*2160@30Hz，支持视频音频信号复合输入和输出

DS-B86CR-ATM 海康威视教育中控主机 功能特性：

  传感器接入：可以实现Modbus RTU接入和Zigbee传感器接入。

  物联控制：具备串口、开关量输出、幕布等接口，可以实现触控一体机、屏幕、矩阵、拼控器、调音台、幕布、灯光、空调、录播主机等外设控制，并且支持自定义协议编辑，现场可根据控制协议进行配置控制。

  内置HDMI矩阵，支持4输入和4输出，分辨率可以支持3840*2160@30Hz，支持视频音频信号复合输入和输出。

  内置KVM功能，可以实现矩阵接入桌面信号反控。

  内置扬声器功放，支持2 × 25 W输出与线性输出。

  支持混音功能，可以实现HDMI矩阵输入、线性输入和麦克风输入混音。

  支持8个POE网口，支持10/100/1000 M自适应。

  支持3个时序电源接口，可对外设供电并且可以实现能耗统计。

  支持Zigbee和蓝牙方式实现灯光、窗帘、红外、智能插座的控制。

  支持网络串口透传

  支持设备区域化管理

  DS-B86CR-ATM 海康威视教育中控主机 规格参数：

  USB接口：USB矩阵接口：上行4个USB2.0，下行2个USB2.0；

  USB主控接口：4个USB2.0

  串行接口：8路；兼容RS-422/485/232（由软件切换）；每个接口支持5 V供电，单口可0.5A，总共可2A

  开关量输入接口：4路；光耦隔离；耐压12V；低电平有效，要求与设备共地

  开关量输出接口：4路；继电器隔离；耐压12V；兼容常开/常闭、干接点/湿接点，硬件可配置

  音频输入接口：2路；LINE INx1 + LINE IN/MIC IN

  网口：8路；10/100/1000M自适应，支持POE；单口可25 W，总和可80 W

  音频输出接口：3路；2*LINE OUT+SPEAKER OUT

  视频输入接口：HDMI矩阵输入：4路；支持3840x2160@30Hz

  视频输出接口：HDMI矩阵输出：4路；支持3840x2160@30Hz

  HDMI主控调试预览：1路，1920x1080@60Hz

  指示灯：8路；双色状态灯

  电源输出接口类型：12VDC：4路；单路不超过1A，总共不超过2A

  IEC-320-C13：3路，标准线序；220VAC@2A，50~60Hz

  18MF航空头（选配，无3C）：1路，双火线；220VAC@1A，50~60Hz

  电源接口：IEC-320-C14；220VAC@9A，50~60Hz

  额定功耗：40W

  待机功耗：20W

  整机功耗：1800W

  输出功率：1500W

  产品尺寸（宽×高×深）：442mmX67.8mmX399.8mm

  工作温度：0℃~45℃

  工作湿度：10%~90%

  存储温度：-20℃~60℃

  存储湿度：5%~95%
