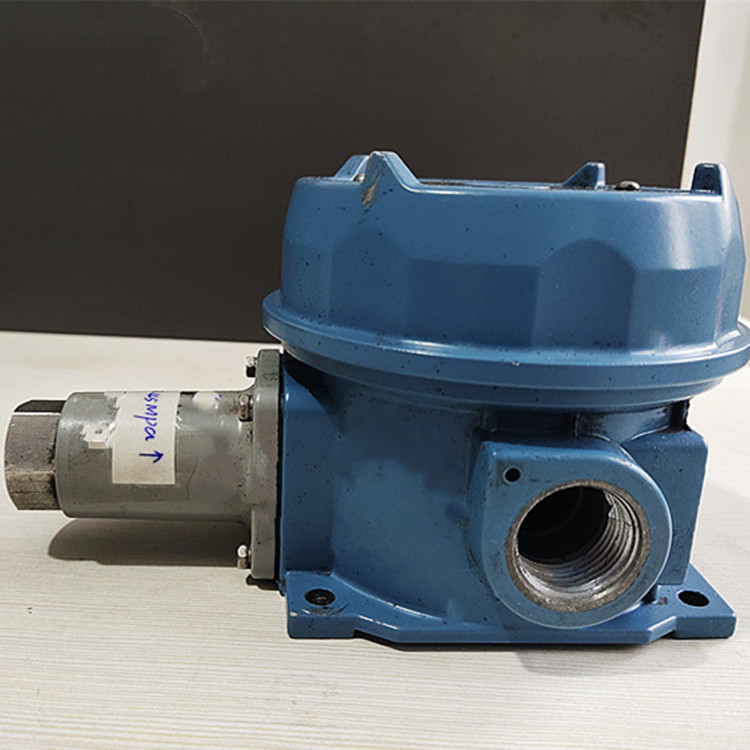

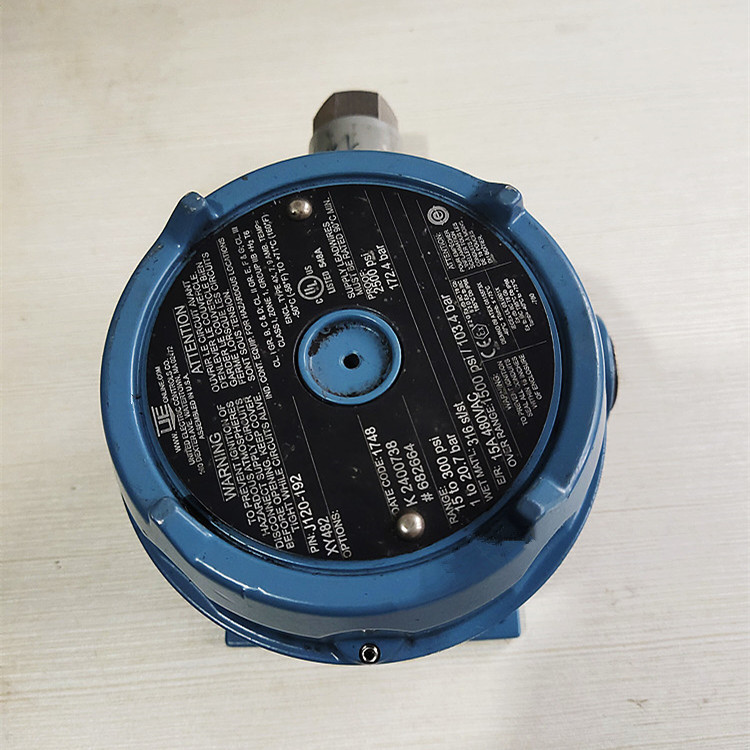

防爆型J120-190美国UE锅炉燃气压力开关

外壳等级 外壳等级为4X。 Class I, Division 1的开关外壳等级为7；ClassII, Division 1开关外
壳等级为9。IP66。
开关输出 一个或两个单刀双掷（SPDT）输出；双开关可在调整范围内进行100%分别设定；除了822E
这种型号，它的2号开关只可以设定在1号开关下25％范围内。开关可接成“常开型”或“常
闭型”。现在可选H122P型为两个单刀双掷（SPDT）密封开关。H122P可以适用于二个SPDT全
密封开关。
触点电气额定值 15A 125/250/480 VAC（标准）除了型号J120-15622，15834-15839，H121-15875为：20A
125/250/480 VAC；H122P；11A 125/250 VAC；B121-13272，B122-13322，E121-13273，
E122-13321;22A 480 VAC。电器开关用于直流电源，触点容量将会变小。
参考刻度 B，E 和H 型：外部参考刻度；刻度会随范围大小而改变（详见选型表）
重量 3—8 磅；（因型号而异）
电器接口 H,B,E 型有一个3/4”NPT；J,C,F,820E,822E 型有两个3/4”NPT E/C；标准接线端子
压力接口 S126B—S164B，171-194，483-494，520-535 等型号的接口为1/2"NPTF；560-564 型为2 英
寸园盘卫生等级连接；565-567 型为1.5 英寸园盘卫生等级连接；540-548 为1/8"NPT,其它
型号为1/4"NPTF
温度组件 温包及毛细管：标准6 英尺，304 不锈钢材质；除了E121-13273 和E122-13321 为10 英尺。
插入杆，镀镍黄铜（标准）；可选316L 不锈钢材质，除了B121-13272 和B122-13322 为不
锈钢。填充，1BS 型：充填溶剂；2BS-8BS：充填无毒油
温度死区 F120,820E,822E型：典型值为1%；B、C、E-121和122、型：在实验室条件下，典型值为设
定点范围的2%
压力死区 参阅第5～14 页的独立选型表
差压指示
(选项M210)
H121K 及H122K 型差压开关带差压指示（选项M210）；50%量程时大约精度为1.5%，在端点
两侧时为3%；指示窗是柔性玻璃材质；指示器可以进行现场调节，其精度为设定点范围的
1%
温度指示 820E 型，822E 型，指示精度为全量程的1%
