NAP系列是卓立汉光采用三线摆技术、层流阻尼技术所设计的高性能气浮隔振平台，竖直方向和水平方向隔振性能好、振动恢复时间短。

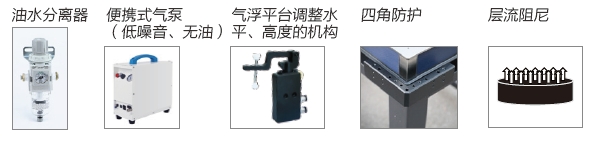

NAP系列气浮隔振光学平台特点：

• 引入对隔振有较好效果的三线摆系统。

• 采用层流阻尼元件，系统反应更灵敏。

• 自带四角防护板，具有台面气浮高度指示功能，调节更便捷。

• 标准台面上台板材料为SUS430（1Cr17 ）高导磁不锈钢，台面也可选择整体材料为SUS304弱磁不锈钢面包板，台面也可选择整体材料为SUS316极弱磁不锈钢面包板。

应用领域：
• 用来放置对隔振要求很高的精密光学仪器，如高分辨显微镜、激光共聚焦显微镜，也常用于光通讯行业，搭建小型光路等。

技术指标：

• 固有频率：垂直方向＜1.5~2.5Hz；水平方向＜1~1.5Hz

• 隔振效率：垂直方向：5Hz时：75~92%；10Hz时：90%~95%

水平方向：5Hz时：88~94%；10Hz时：92%~98%

• 隔振方式：三线摆隔振系统

• 阻尼方式：层流阻尼

• 工作台面：三层夹心式蜂窝结构（可选配蜂窝粘接式带隔离杯台面）

• 表面平面度：焊接式台面：0.02~0.05mm/600mm×600mm

粘接式台面：0.1mm/600mm×600mm

• 台面厚度：100mm

• 台面：上台板4~6mm厚不锈钢

• 底板：下底板4~6mm厚，表面喷黑塑处理

• 侧面包饰：焊接台面为蓝色皮革；粘接台面为黑色皮革；

• 安装孔：M6

• 孔距：25mm×25mm

• 安装孔距边：37.5mm

• 台面加支架总高度：800mm

• 总高度可调范围：-10~+15mm

• 支架负载：500kg

• 单个隔振腿负载：125kg

• 最大空气压力：0.6MPa

• 建议工作空气压力：0.3~0.4MPa

• 水平重复精度：±0.5mm

选型表：（本系列-K型号为设计规格，技术指标以最终发布内容为准）

产品型号	整体规格(mm)	台面厚度(mm)	台面自重(Kg)	支撑腿截面积(mm)	支架负载能力(Kg)	备注
NAP10-08	1000×800×800	100	96	100×100	500	4支撑
NAP12-08	1200×800×800	100	115	100×100	500	4支撑
NAP12-09	1200×900×800	100	130	100×100	500	4支撑
NAP12-10	1200×1000×800	100	144	100×100	500	4支撑
NAP12-12	1200×1200×800	100	173	100×100	500	4支撑
NAP15-09	1500×900×800	100	162	100×100	500	4支撑
NAP15-10	1500×1000×800	100	180	100×100	500	4支撑
NAP15-12	1500×1200×800	100	216	100×100	500	4支撑
NAP10-08-K	1000×800×800	100	92	100×100	500	4支撑
NAP12-08-K	1200×800×800	100	111	100×100	500	4支撑
NAP12-09-K	1200×900×800	100	124	100×100	500	4支撑
NAP12-10-K	1200×1000×800	100	138	100×100	500	4支撑
NAP12-12-K	1200×1200×800	100	166	100×100	500	4支撑
NAP15-09-K	1500×900×800	100	155	100×100	500	4支撑
NAP15-10-K	1500×1000×800	100	173	100×100	500	4支撑
NAP15-12-K	1500×1200×800	100	207	100×100	500	4支撑
