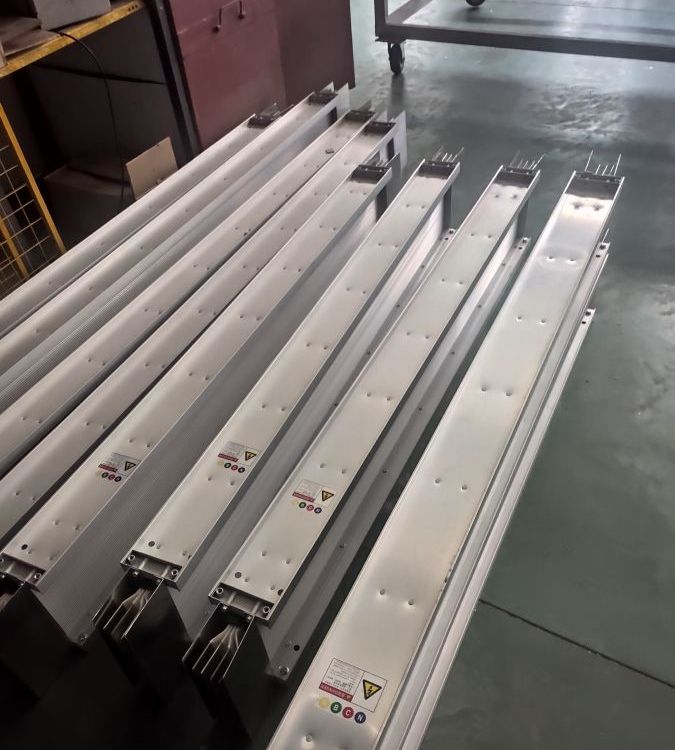

共箱母线的定义与应用领域

共箱母线是一种将多相导体封装在同一金属外壳内的封闭型母线系统，主要用于电力系统中传输大电流、低频率电能。其典型应用场景包括变电站、火电厂、水电站等工业领域，例如在启动/备用变压器与6kV进线开关柜之间的连接。秦山第三核电厂、大桥水库电厂、乐昌峡水力发电厂等项目中均采用共箱母线作为关键电力传输设备。

共箱母线的结构与技术参数

核心结构组成

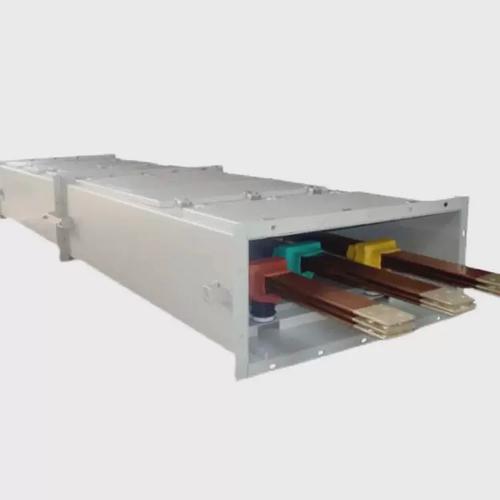

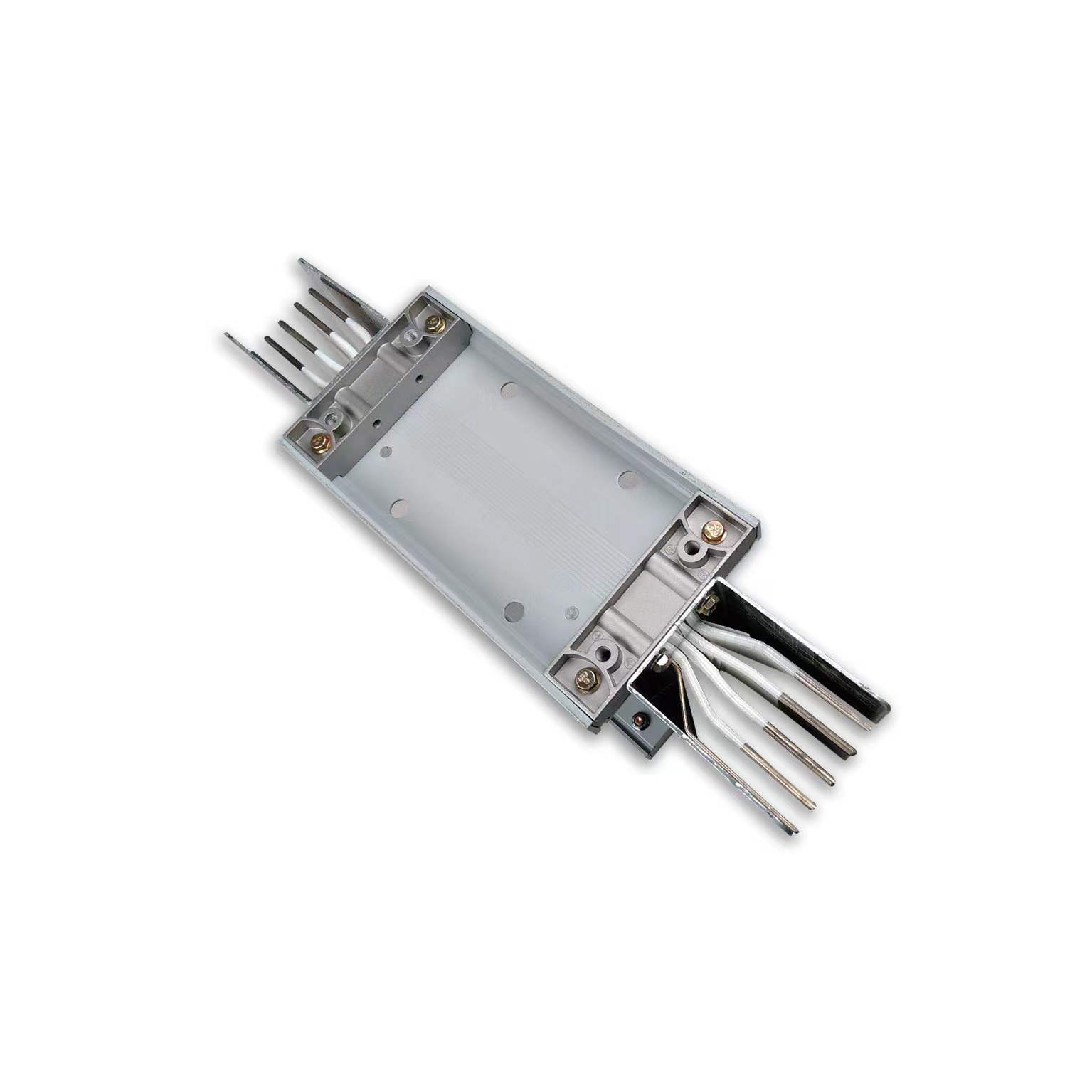

共箱母线由导体、金属外壳、绝缘支撑件、伸缩节及附件（如穿墙隔板、软连接）组成。其中：

· 导体：通常采用管形铝或铜材质，需保证表面无变形、划伤，焊缝需磨平。

· 外壳：采用热镀锌槽钢支撑，具备可靠接地功能，焊接后需进行防锈处理。

· 连接方式：导体间焊接采用氩弧焊，与变压器连接使用软编织铜线，与开关柜连接采用矩形铜母线。

典型技术参数

施工流程与关键要求

施工前准备

1. 土建条件：预埋件齐全、预留孔位置正确，构架安装完毕并完成交接验收。

2. 技术准备：图纸会审完成，设备（如变压器、开关柜）就位，开箱检查需四方（电厂、制造厂、物资公司、电气专业）共同参与，确认导体无变形、资料齐全。

核心施工步骤

1. 支吊架安装：型钢平直度偏差≤1.5mm/1000L，同一水平面水平偏差≤1mm，全长≤3mm，焊接后需刷防锈漆和面漆。

2. 母线就位与焊接：分户外（变压器端）和户内（开关柜端）两组安装，导体焊接前用抱瓦固定，伸缩节与外壳焊接需在导体验收合格后进行。

3. 绝缘与耐压试验：安装完成后需进行清扫及试验，确保绝缘性能符合标准。

共箱母线与其他母线的对比

与管形铜母线的差异

与浇筑型母线槽的差异

共箱母线以金属外壳为主，而浇筑型母线槽采用混凝土材料，具备更高的耐腐蚀性和机械强度，但灵活性较低，适用于高电流高温环境。

常见问题与优化方向

运行中的典型问题

1. 凝露故障：夏季温差导致外壳凝露，水滴引发短路，需加强通风或绝缘改造。

2. 振动与噪音：电动力作用下产生共振，可通过优化支撑结构或采用绝缘材料加固。

应用与发展趋势

共箱母线凭借高可靠性、大电流传输能力，广泛应用于电厂、变电站等场景。未来趋势包括：

o 材料升级：采用耐腐蚀合金外壳提升寿命。

o 智能化监测：集成温度、振动传感器实现状态预警。

o 模块化设计：简化安装流程，适配快速扩容需求。
