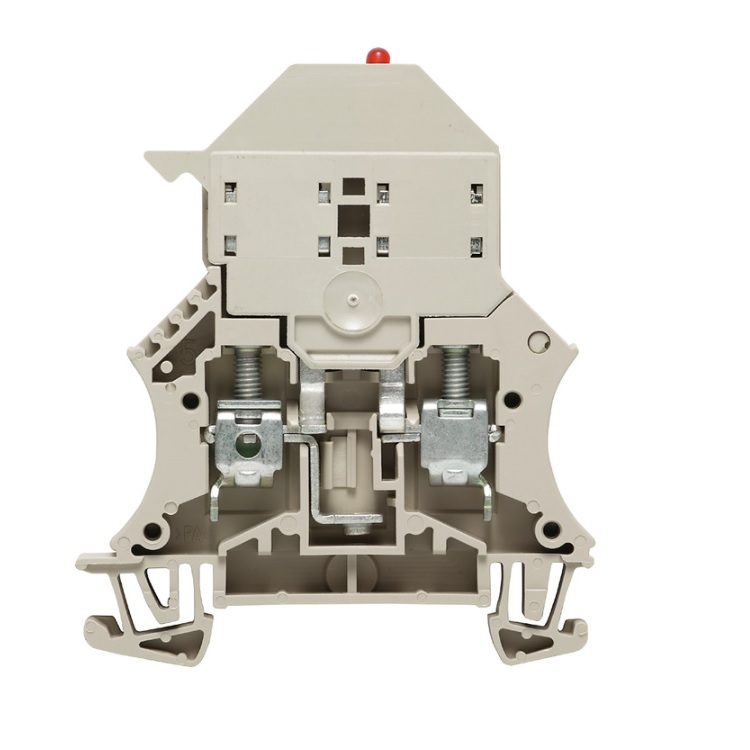

魏德米勒保险端子SAKSI 4N详细产品信息

基本技术参数

SAKSI 4N是魏德米勒(Weidmüller)公司生产的熔断器型接线端子，主要技术规格如下：

产品特点与技术优势

1. ‌结构设计‌：

   • 紧凑型尺寸(7.9mm宽度)，节省安装空间
   • 采用弹片联接方式，确保连接可靠性
   • 直接安装设计，简化安装流程

2. ‌安全特性‌：

   • 内置熔断器保护功能(配套5×20mm规格保险丝)
   • 带LED故障指示灯(部分型号)，保险丝故障时自动点亮
   • 配套挡板(SAKAP/SAKSI 4 BK)防止导体裸露

3. ‌电气性能‌：

   • 支持AC/DC双电压工作(24V/230V)
   • 宽温工作环境适应性(-50~120℃)
   • 符合IEC 60947-7-3电气安全标准

4. ‌安装便利性‌：

   • 支持标准35mm DIN导轨安装
   • 提供无螺钉端子台选项(部分型号)
   • 模块化设计便于扩展和维护

典型应用场景

SAKSI 4N保险端子广泛应用于以下工业领域：

1. ‌工业自动化‌：

   • PLC控制系统电源保护
   • 工业机器人控制回路
   • 传感器信号回路保护

2. ‌电力控制‌：

   • 配电柜保险保护电路
   • 电源分配系统进线端保护
   • 电机控制保护回路

3. ‌电子设备‌：

   • 仪器仪表内部电路保护
   • 通讯设备电源管理
   • LED驱动电路保护

4. ‌特殊环境应用‌：

   • 轨道交通电气系统
   • 新能源设备(光伏/风电)
   • 户外严苛环境设备

安装与使用说明

1. ‌安装要求‌：

   • 推荐使用标准35mm DIN导轨安装
   • 确保安装环境通风良好，避免高温高湿
   • 相邻端子间保持适当间距以利散热

2. ‌接线规范‌：

   • 使用4mm²规格导线
   • 确保导线插入到位，接触良好
   • 避免过度弯曲导线造成应力集中

3. ‌熔断器选择‌：

   • 配套5×20mm规格保险丝
   • 根据实际负载电流选择合适熔断器(0.5A-6A)
   • 推荐使用原厂配套熔断器保证性能

4. ‌维护建议‌：

   • 定期检查端子温度是否异常
   • 每年至少进行一次紧固检查
   • 发现氧化或腐蚀应及时更换

产品文档与订购信息

1. ‌技术资料‌：

   • 魏德米勒SAKSI 4N技术数据说明书(7页PDF)

2. ‌订购信息‌：

   • 标准型号：SAKSI 4N LD 1D 24V AC/DC
   • 订货号：2697370000
   • 包装规格：通常50个/包

3. ‌相关配件‌：

   • 通用挡板(SAKAP/SAKSI 4 BK)
   • 配套保险丝套装(5×20mm规格)
   • DIN导轨适配器

注意事项

1. ‌安全使用‌：

   • 必须在断电状态下进行安装和维护
   • 确保熔断器规格与负载匹配
   • 禁止超规格使用

2. ‌环境要求‌：

   • 避免在腐蚀性气体环境中使用
   • 长期存储建议温度-25°C~+30°C
   • 相对湿度保持25-70%

3. ‌故障处理‌：

   • LED指示灯亮起表示需要更换熔断器
   • 更换熔断器前必须切断电源
   • 使用专用工具进行熔断器更换
