小尺寸高精密电动直线滑台CXP及CXPF系列

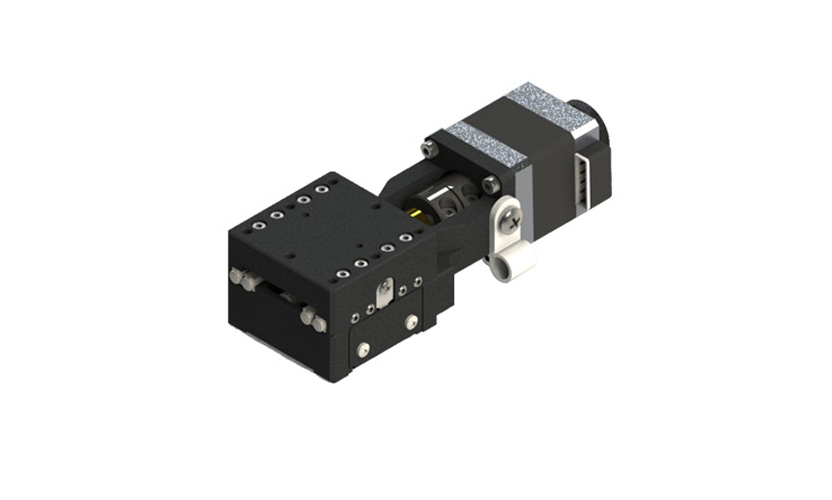

CXP 系列产品是卓立汉光为解决小尺寸、高使用频率等情况专门设计的高精密电动直线滑台。该系列产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外型美观。产品采用交叉滚柱导轨，强度高、负载能力强、耐用性好，配合导轨面精密磨削技术，使该系列产品具有较高的运动精度。驱动机构采用进口滚珠丝杠（1mm 导程），标配二相步进电机（日本品牌），可提供较高的微步能力和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备中，也比较适合使用在运动范围较小、往复频率高的工业生产线中。

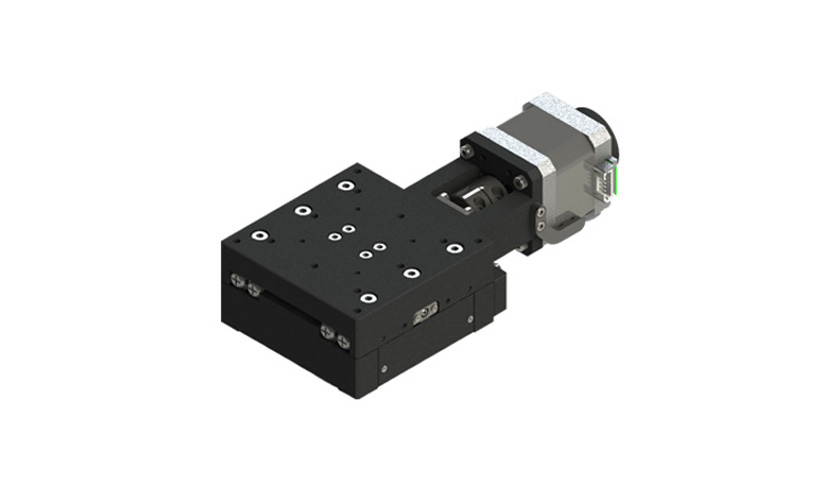

CXPF 系列产品是在CXP 结构的基础上，采用2mm 导程的滚珠丝杠，更换尺寸更大的交叉滚柱导轨，可实现更快速度，更高刚性，CXPF 系列产品适合在较大行程、高精度的要求下，对速度和刚性有更高要求的情况下使用。

CXP及CXPF系列小尺寸高精密电动直线滑台特点：
• 采用小导程滚珠丝杠，标配二相步进电机，微步能力强、耐用性好
• 采用交叉滚柱导轨，强度高、负载能力强
• 导轨安装面采用精密磨削工艺，使得产品具有较高的运动精度
• 内置三个传感器（正负限位及零位），采用高柔线缆并实现线缆模组化，维护更方便

CXP及CXPF系列小尺寸高精密电动直线滑台命名规则：

选型表：

*注：最大速度是在空载情况下，按照步进电机600转/分钟的理论计算和实际测试值。

**注：≤2μm(使用我司TMC控制器情况下)，当使用我司其他控制器时，微步能力≤5μm。

配套产品(另售)：
1. 配套驱动器+转接线缆，客户端提供运动控制卡或PLC(支持脉冲+方向信号输出)：

2. 配套我司自主研发的控制器：TMC-USB-x-S242和HC-100
