• 结构类型1
  • 固定式：能满足各电器元件可靠地固定于柜体中确定的位置。柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。这种柜有单列，也有排列。其结构简单，成本较低，适用于一些对灵活性要求不高的场合。


  • 抽出式：由固定的柜体和装有开关等主要电器元件的可移装置部分组成，可移部分移换时要轻便，移入后定位要可靠，并且相同类型和规格的抽屉能可靠互换。其优点是维护方便，可快速更换故障抽屉单元，适用于对供电连续性要求较高的场所。

• 工作原理：通过控制装置控制开关装置的动作，实现电路的开闭2。当电力系统中的电流或电压超过设定值时，保护装置会自动切断电路，以保护设备和人员的安全2。同时，低压开关柜还能对电能进行测量、分配和控制，确保电力系统的稳定运行。
• 主要组成部分
  • 断路器：用于切断电路，在电路发生过载、短路等故障时，能够自动跳闸，保护设备和线路安全。
  • 接触器：主要用于控制电路的通断，可实现对电动机等设备的启停控制2。
  • 熔断器：在电路中电流过大时，熔断器的熔体熔断，切断电路，起到过载和短路保护作用2。
  • 电流互感器和电压互感器：用于测量电路中的电流和电压，为测量仪表、保护装置等提供信号2。
  • 母线：是开关柜内用于连接各个电器元件的导电排，通常采用铜排或铝排制成，具有良好的导电性和机械强度。
• 性能参数1
  • 额定绝缘电压：一般为 690V，用于表示开关柜内绝缘材料所能承受的电压等级。
  • 额定工作电压：常见的有 380V、400V、660V 等，指开关柜正常工作时的电压。
  • 额定频率：通常为 50Hz 或 60Hz，与电力系统的频率相对应。
  • 额定工作电流：水平母线额定电流一般在 630-6300A 之间，垂直母线额定电流在 630-1600A 之间。
  • 额定短时耐受电流：一般在 30-80KA 之间，反映了开关柜在短路故障时承受电流的能力。
  • 额定耐受峰值电流：水平母线（主母线）一般为 63-176KA，垂直母线（支母线）为 63-176KA。
• 常见型号
• GCS 型低压抽出式开关柜：适用于发电厂、轨道交通、大型商业建筑等场所，支持智能电力监控系统集成，单元间互换性强，安装灵活，高额定电流，抗短路能力强。


• GCK 低压抽出式开关柜：广泛应用于石化、港口、重工业等领域，具有模块化结构，单元组合灵活，抽屉式功能单元，维护便捷，多重机械电气互锁，安全可靠等特点
• MNS 低压抽出式开关柜：是一种智能与安全并重，空间友好型解决方案，适用于数据中心、医院、精密制造等场景，具有模块化设计，灵活可扩展，垂直母线布置，增强隔离，可前后维护，适合紧凑安装等优点。

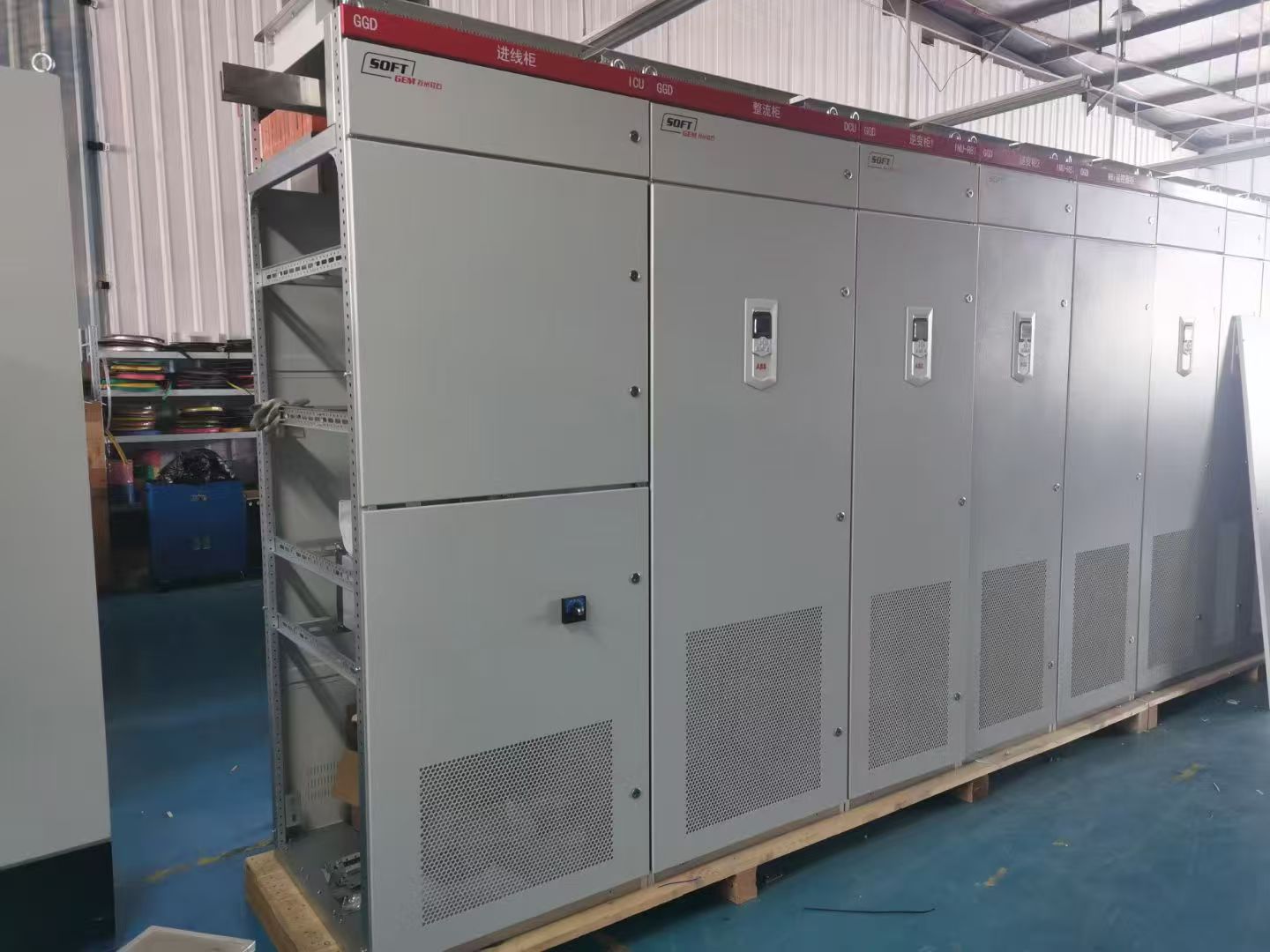

• GGD 固定式低压配电柜：结构简单，操作方便，热稳定性强，适应多种电力系统，是一种经典耐用型、高性价比的选择，常用于工厂、变电所、住宅配电房等场所
