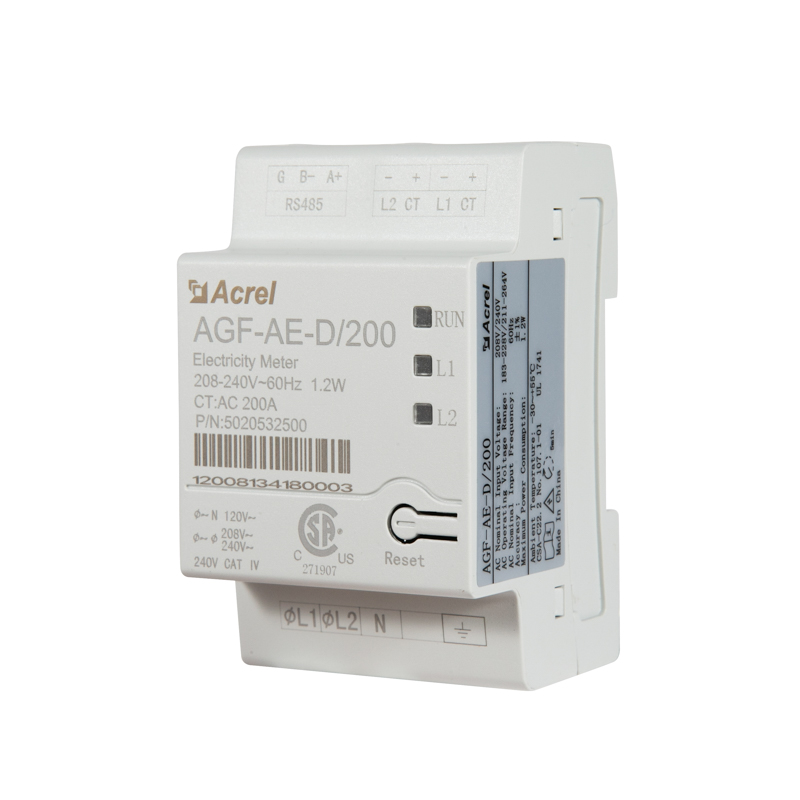

一、产品概述

        在单逆变器系统中，裂相电表直接与逆变器相连。如果您的变频器有一个内置的收入等级表（RGM；该变频器 被称为收入等级变频器），您可以在 RGM 的同一总线上连接一个外部仪表。

        在并网点安装电表或者电流传感器，当检测到有电流流向电网时，逆变器输出功率不变，启动双向变流器，把多出的电能储存在蓄电池中，等光伏功率下降或者负载功率增大时再放出。

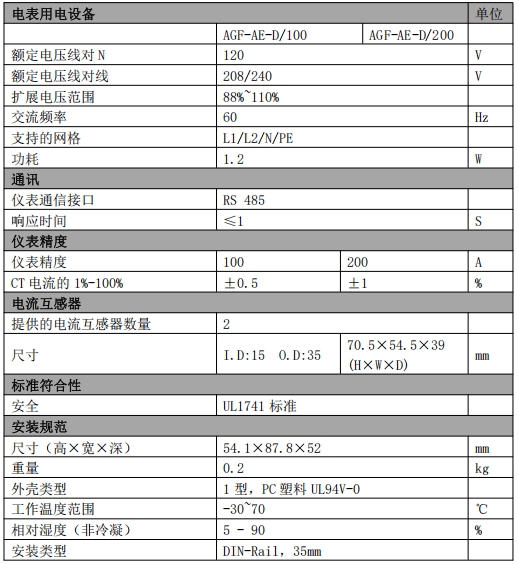

二、仪表技术规范

额定电压：AC 120V/208V，240V(88%~110%)；

额定电流：AC 100A ， 200A；

额定频率：60Hz；

功耗：≤1.2W；

精度等级：1%；

响应时间：≤250ms；

通讯：RS485接口，SunSpec协议；

工作环境：-30~70℃，5-95% RH；

应用地区：

单相三线制，应用于澳洲、欧洲、北美等海外地区

设计标准：

UL1741 应用于分布式电源的逆变器、变流器、控制器标准

ANSI C12.20 电能表：0.2和0.5准确度等级标准

三、应用场景

①对电能参数进行采样，逆变器或能量管理系统（EMS）与之通讯，根据实时功率及累计电能实现防逆流、调节发电量、电池充放电。

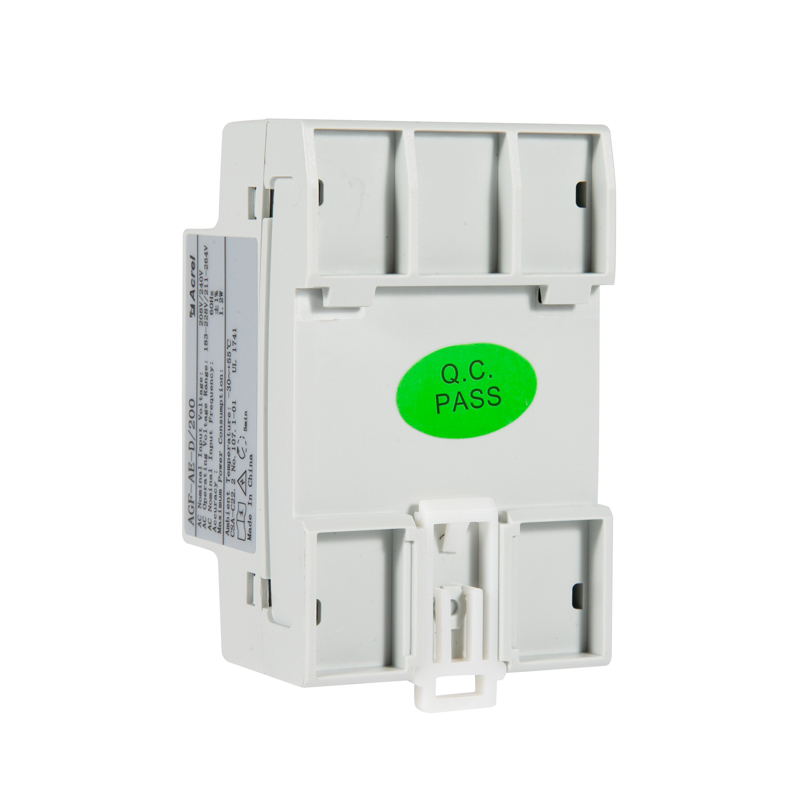

②采用标准DIN35mm导轨式安装，具有体积小、安装方便、易组网等优点。

③互感器毫安级输出，精度更高。

④开口式互感器安装，更加方便现场接线。

⑤100ms响应时间，更快实现逆流检测，给逆变器调节功率时间更充裕。

⑥可应用于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统。

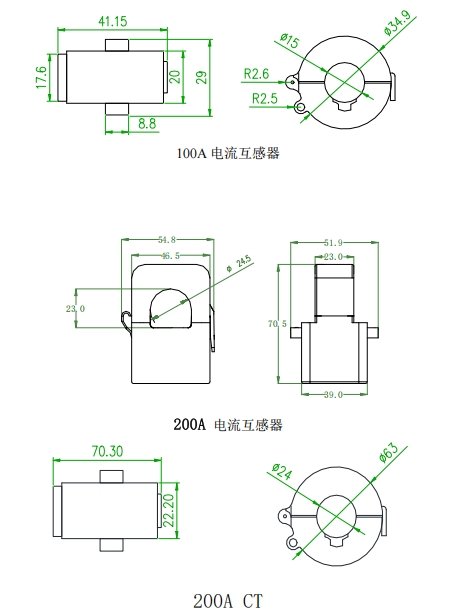

五、外观尺寸

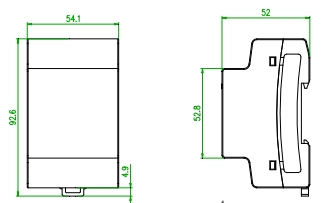

5.1、仪表尺寸

六、通讯协议

AGF-AE-D通讯采用MODBUS-RTU通讯协议，MODBUS协议详细定义了校验码、数据序列等，这些都是特定数据交换的必要内容。当数据帧到达终端设备时，它通过一个简单的“端口"进入被寻址到的设备，该设备去掉数据帧的“信 封"（数据头），读取数据，如果没有错误，就执行数据所请求的任务，然后，它将自己生成的数据加入到 取得的“信封"中，把数据帧返回给发送者。返回的响应数据中包含了以下内容：终端从机地址（Address）、 被执行了的命令（Function）、执行命令生成的被请求数据（Data）和一个CRC 校验码（Check）。发生任何 错误都不会有成功的响应，或者返回一个错误指示帧。

信息传输为异步方式，并以字节为单位，在主机和从机之间传递的通讯信息是10位字格式，包含1个起始 位、8个数据位（最小的有效位先发送）、无奇偶校验位、1个停止位，如设置为及奇偶校验位或2位停止位， 则为11位字格式。
