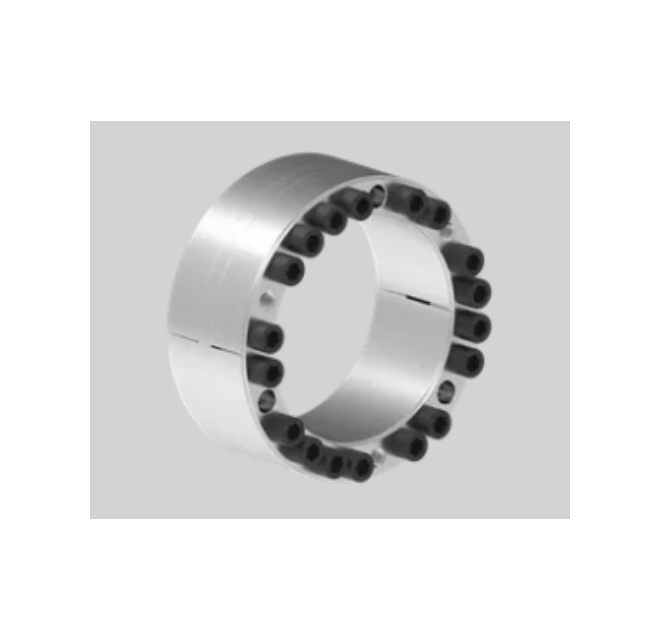

Ringfeder 锁定组件 RfN 7014由于延伸的扁平锥体而产生的大可传递外围力
一、概述
这种锁定装置采用类似于 7012 型的双锥形，旨在传递极高的扭矩。与 7012 型不同，7014 设备由于其相对较长的设计而具有良好的定心能力，因此不需要预定心轮毂部分。它的设计还提供了不同的内径与外径比，因此不能与其他 RINGFEDER 类型互换。尺寸从 70 毫米到 300 毫米不等。最多可以串联安装两个锁定组件。
二、产品特点
1.可传递的周边力大 – 由于锥体长而扁平，因此可以使用一个 RfN 7014 锁定组件传递最大扭矩和轴向力
2.最大的可靠性 – 由于扁平的锥体和相对较宽的结构（大引导长度），锁定组件 RfN 7014 本身居中。在安装过程中，锁定组件、轴和轮毂保持在彼此的位置。轴和轮毂受压力加载，与 3 部分版本相比，提供了额外的安全性。

三、技术参数

参考编号 7014
由于延伸的扁平锥体而产生的大可传递外围力
自定心
无轴向位移
内径 d：60-300 毫米
外径 D：100-390 毫米
总长度 L：60-156 毫米
扭矩T：4,130-245,000牛米
四、示例应用：
重型滑轮
重型机械的制造
联轴器
电缆护套
锁定组件的安装
T、F 的值， pW和 pN适用于在涂油状态下安装的锁定组件
