单极铝镁滑触线概述

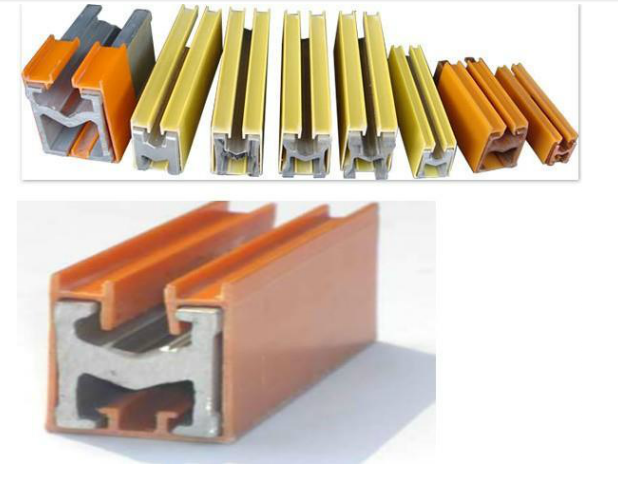

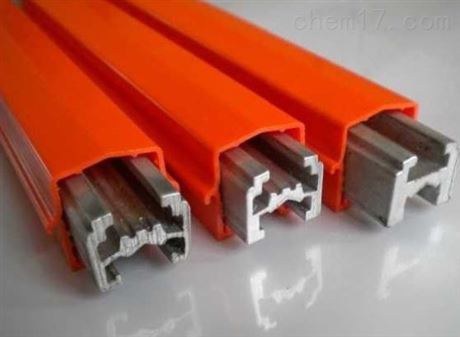

单极铝镁滑触线是一种以铝镁合金为主要导电材料的移动供电设备，其导电主体通常为断面呈“H”型的铝型材，故又称“H型节能滑线”。它通过集电器与移动设备连接，实现电力的连续传输，广泛应用于起重机、天车、电动葫芦等移动设备场景。

单极铝镁滑触线核心特性

• 材料与结构：导电主体采用铝镁合金（如LD31铝型材），具有低电阻率、轻量化特点，同时在导电面嵌入不锈钢耐磨条以提升使用寿命。外壳由PVC工程塑料制成，具备抗高温、耐腐蚀、防尘等防护性能，防护等级可达IP23或IP55。
• 节能优势：相比传统角钢滑触线，铝镁合金材料电阻更低，电能传输损耗可减少约10%，实现显著节能效果。
• 安全设计：采用整体绝缘外壳包裹导体，仅暴露与集电器接触部分，有效防止触电风险；接头处使用专用连接头，确保导体与外壳同步连接，增强结构稳定性。

单极铝镁滑触线技术参数与分类

常见型号及性能参数（以HFD型为例）

主要分类

• 常规型（HFD型）：适用于一般工业环境，外壳为PVC材质，配套外压式集电器，维护方便。
• 耐高温型（HFDJ型）：外壳额外加装铝合金护套，可耐受高温及腐蚀性环境，需配套耐高温连接盒。
• 组合式：通过支架、悬吊夹、连接盒等组件灵活组合，支持三相制、四线制或五线制供电。

单极铝镁滑触线安装与维护要点

1. 安装规范
• 支架间距需根据型号确定，通常采用角钢或扁钢支架固定；
• 每6米标准段通过连接盒拼接，接头处需检查导体与外壳对齐，确保导电连续性；
• 长度超过100米时需增设膨胀段，避免热胀冷缩导致变形。
2. 维护要求
• 定期检查集电器碳刷磨损情况，当磨损量超过1/3时及时更换；
• 清理外壳表面灰尘及异物，确保散热良好；
• 检测接头紧固性及绝缘电阻，防止漏电或接触不良。

应用场景与选型建议

典型应用领域

• 冶金、造船、港口等重型机械移动供电；
• 自动化生产线、立体仓库的物流设备；
• 大吨位门吊、桥吊、集装箱吊机等。

选型注意事项

• 载流量匹配：根据设备额定电流选择对应型号，如200A以下可选HFD200型；
• 环境适应性：高温或腐蚀性环境优先选用HFDJ型耐高温系列；
• 电压降控制：长距离敷设时需计算电压损失，必要时增加中间供电点。

单极铝镁滑触线与其他类型对比
