坦克链电缆的定义与核心功能

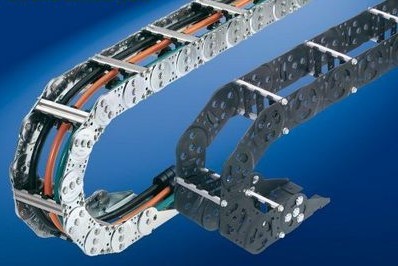

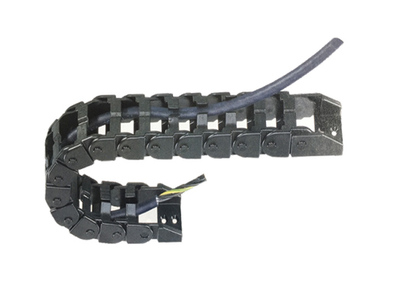

坦克链电缆，又称拖链电缆或拖曳电缆，是专为设备单元来回移动场景设计的高柔性专用电缆。其核心功能是通过将电缆置于坦克链中，防止电缆在移动过程中发生纠缠、磨损、拉脱、挂蹭和散乱，同时确保电缆随拖链实现稳定的往复运动。这种电缆在移动状态下需保持结构稳定、零位移，以保障信号或电力传输的连续性。

坦克链电缆的结构与特性解析

产品结构组成

坦克链电缆的结构通常包含四个关键部分，各组件的材料与设计均围绕“高柔性”和“耐磨损”需求展开：

• 导体：采用多股细绞无氧铜丝（符合DIN VDE 0295等级6标准）或镀锡铜丝，部分产品也使用铝线，多股设计使电缆更柔软，便于随拖链弯曲。
• 绝缘层：以优质聚氯乙烯（PVC）、丁腈橡胶（NBR）或高柔性混合材料为主，防止漏电和短路。
• 护套：常见材质包括PVC（性价比高，满足基础需求）、NBR和聚氨酯（PUR）。其中PUR护套性能好，耐磨、耐老化、耐油及耐低温性远超PVC，使用寿命可达PVC的2-2.5倍。
• 保护层：部分产品额外添加低摩擦、高硬度PVC保护层，进一步减少拖曳过程中的磨损。

核心特性

• 机械性能：机械强度高、柔性优异，最小弯曲半径通常为4-7.5倍电缆外径（移动安装场景），可在低温（如-50℃）下保持柔软。
• 环境适应性：具备耐老化、抗开裂、防霉菌、耐潮湿及耐酸碱侵蚀特性，部分型号可耐受油类、溶剂等化学物质。
• 结构多样性：按形状分为圆形（适用于机器人、数控机床）和扁形（适用于大型起重设备，可提升寿命3倍以上）。

应用领域与典型场景

坦克链电缆广泛应用于工业自动化及连续往复运动场景，具体包括：

• 机械自动化领域：数控机床、机器人、注塑机、机械手、自动化仓库设备。
• 重型工业场景：建筑机械、重型机器厂、汽车制造、起重运输设备、消防车。
• 特种环境作业：港口水运、矿产开掘、发电工业、水泥工业的散料堆取作业，以及需要高频弯曲和信号稳定传输的室内外屏蔽场合。

选型要点与常用型号

关键选型因素

选择坦克链电缆时需综合考虑以下参数：

• 环境参数：工作温度（常规范围-25℃+80℃，可定制-40℃+125℃）、是否接触化学介质（如油类、酸碱）。
• 机械参数：移动速度、弯曲频率、最小弯曲半径（需匹配拖链尺寸）。
• 电气参数：导体截面（0.10-35mm²）、额定电压（如300/500V、0.6/1kV）、屏蔽需求（屏蔽密度可达95%）。
• 材料选择：基础场景选PVC护套，高速移动或恶劣环境优先PUR护套。

常用型号与认证

• 典型型号：TRVV（普通拖链电缆）、TRVVP（屏蔽型）、TRVVSP（双绞屏蔽型）、RVVYP（耐油型）及GCKM/FD-Y系列。
• 认证标准：常见CE、RoHS、ISO 9001认证，部分产品符合DIN VDE 0250等国际标准。

使用与维护注意事项

1.安装规范：避免过度弯曲或扭曲，确保电缆在拖链内无挤压、拉扯，固定敷设与移动安装的弯曲半径需分别满足4倍和7.5倍电缆外径要求。

2.定期检查：重点关注护套磨损、导体裸露及绝缘层老化情况，发现破损需及时更换。

3.环境适配：根据工况选择耐温、耐油或耐化学型护套，如户外或潮湿环境优先PUR材质。

通过合理选型与维护，坦克链电缆可显著提升自动化设备的运行稳定性和使用寿命，是现代工业动态传输系统的关键组件。
