ABB S-093N 3BHB009885R0021 核心相模块

首页> 产品> 电工电气> 工控系统及装备> PLC

来自厦门兴锐嘉进出口有限公司

¥1000.00

发布时间 2025-10-11 12:00:30 关注次数 4

厦门兴锐嘉进出口有限公司

家家通 15年

进入店铺

店铺留言

商家供应

图文介绍产品参数供应商信息

— ABB S-093N 3BHB009885R0021 产品信息—

1. 概述

S‑093N 3BHB009885R0021 是 ABB PCS 6000 中压变频平台的核心相模块，采用 1700 V/1800 A 逆导型 IGCT 三相半桥拓扑。单模块可输出约 1.2 MVA（部分资料标为 1.5 MVA），可直接驱动 3.3 kV 或 6 kV 电机，无需升压变压器。模块集成第四代 Trench‑FS 芯片、低杂散电感叠层母排与 dv/dt 吸收电路，具备 开关速度 < 2 µs、THD < 3 %、共模电压 < 500 V 等优势。

2. 关键技术参数

参数	数值 / 说明
产品型号	S‑093N（订货号 3BHB009885R0021）
额定电压	4500 V（大直流 4.5 kV）
额定电流	1200 A（部分资料 1800 A）
功率等级	1.2 ~ 1.5 MVA / 模块（并联可达 120 MVA）
开关频率	0 ~ 500 Hz（典型 1 ~ 2 kHz）
拓扑结构	三电平 NPC、双向四象限
开关器件	4500 V 逆导型 IGCT
效率	> 98 %（50 Hz 满载）
冷却方式	强制风冷（标配）/ 去离子水冷（可选）
控制接口	光纤 ST 口（兼容 AC 800PEC）
通信协议	Profibus DP、Modbus TCP、EtherCAT
尺寸 (L×W×H)	320 × 190 × 130 mm
重量	≈ 9 ~ 9.5 kg
工作温度	–40 ~ +70 °C（结温 125 °C）
并联能力	多 4 只均流，电流不平衡 < 3 %
认证	CE、UL、IEC 61800‑4、RoHS

3. 产品特点

高功率密度：功率密度提升约 15 %，机柜占地减少约 12 %。
低损耗高效率：效率 > 98 %，开关损耗低。
快速同步：光纤触发，纳秒级同步，适配 AC 800PEC 控制器。
智能诊断：内置 NTC 温度传感器、状态监测，支持在线热插拔。
多种冷却方式：风冷或去离子水冷，可根据现场条件灵活选型。
强大的保护功能：过载、短路、过压、低电压穿越、防孤岛等。

4. 结构与组成

IGCT 开关器件（逆导型）
叠层母排（低杂散电感）
dv/dt 吸收电路
光纤触发接口（ST 型）
温度传感器（NTC）‍
散热装置（风扇或水冷管路）
端子排（15‑pin 插头）
外壳（压接式 Press‑Pack 结构）

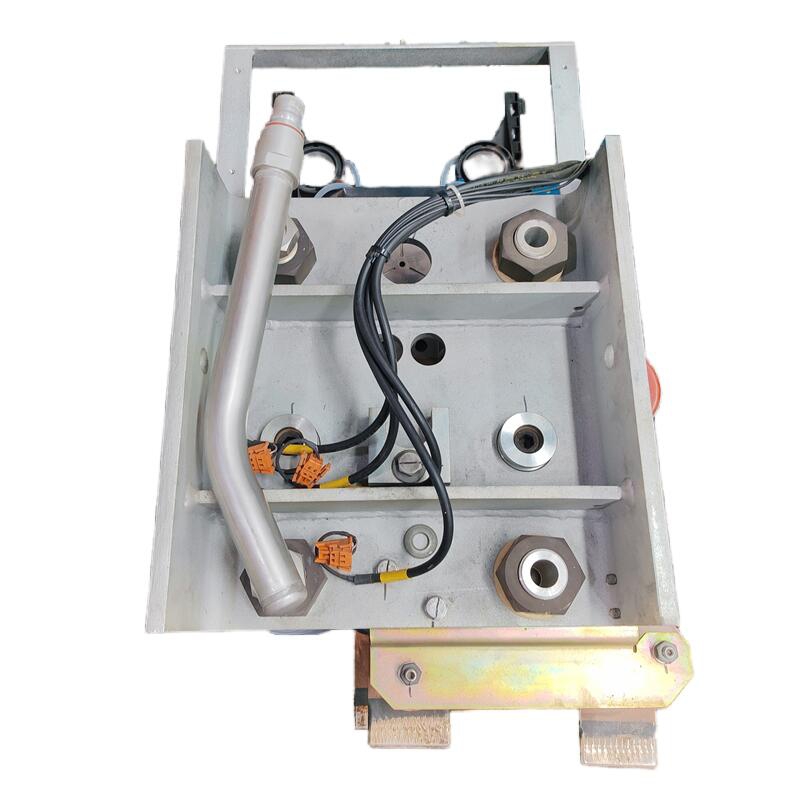

ABB S-093N 3BHB009885R0021 核心相模块

5. 典型应用领域

钢铁、矿山：大功率电机直接驱动。
海上平台、风电：高可靠性、抗恶劣环境。
化工、造纸：需要高效、低谐波的驱动系统。
轨道交通、船舶推进：四象限调速需求。

6. 安装与维护要点

步骤	关键要点
安装准备	选用 ≥ 16 mm² 铜排，扭矩 25 N·m，接触电阻 < 5 µΩ；检查光纤接口、15‑pin 插头无弯曲。
上电调试	通过 AMC Studio 读取温度、电压、开关状态；DC 母线 > 1000 V 时 Status 位由 0→1。
空载运行	10 min，温升 < 10 K，无异常啸叫。
满载运行	建议 24 h，记录损耗与温升，确认散热效果。
日常维护	定期清洁光纤端面、检查冷却系统（风扇或水冷）是否正常；监测 NTC 温度报警阈值。
故障处理	依据内置诊断信息，快速定位过载、短路或光纤通信异常。

—————————————————-———————————————————
