QYG多极管式滑触线概述

QYG多极管式滑触线是一种封闭式移动供电设备，具备安全绝缘、防火阻燃、抗老化、防腐等特性，广泛应用于自动化流水线、检测线、电动葫芦、起重机行车等移动供电场景。

QYG多极管式滑触线主要部件及工作原理

• 主要部件

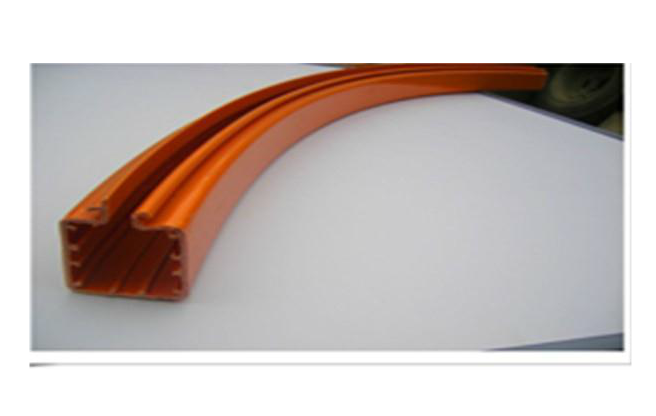

• 导管：半封闭异形管状主体，内部可嵌设2-9根导轨作为供电导线，各导轨间及与外壳相互绝缘。每条长度4m，可连接成任意长度，常规为直线形，也可制成圆弧形等特殊形状。
• 导电器：在导管内运行的电刷壳架，由用电机构上的拔叉或牵引链条等带动，与用电机构同步运行，将电能通过导轨、电刷传输到电动机或其他控制元件，电刷极数为3-16极，与导管中导轨数相应。
• 工作原理：通过导电器中的多极电刷在导管内的导轨上滑动接触，将导轨上的电源可靠地输送给移动受电设备。

QYG多极管式滑触线产品特性

• 安全：外壳由高绝缘性能工程塑料制成，防护等级可达IP13、IP55级，能防护雨、雪、霜、冰冻袭击及异物触及，绝缘性能良好，可防止检修人员触电。
• 可靠：输电导轨导电性能好、散热快、许用电流密度高、阻抗值低、线路损失小；电刷由高导电、高耐磨的金属铜、碳合金材料制成，导电器移动灵活、定向性能好，有效控制接触电弧和串弧现象。
• 经济：结构简单，许用电流密度高，电阻率低、电压损耗低，可节电10%左右，实现以塑代钢、以塑代铜，无需其他绝缘结构和补偿线，安装于起重机控制室同侧，节省安装材料和经费。
• 方便：将多极母线集合于一根导管之中，组装简便，固定支架、连接夹、悬吊装置等均为通用件，装拆、调整、维修方便。

QYG多极管式滑触线结构型式及适用场合

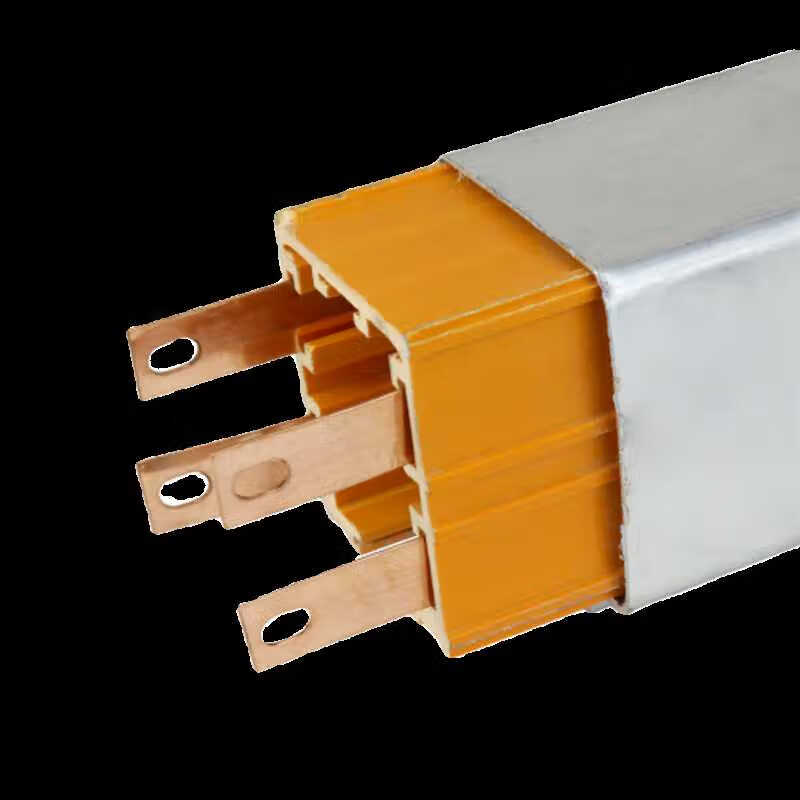

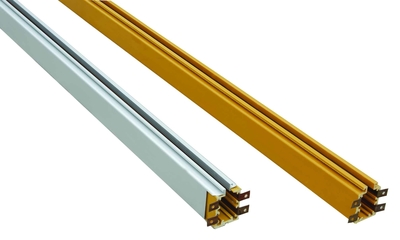

• 结构型式：导管由铝合金外壳（金属型）、塑管外包铝合金外壳（复合型）、塑导管、导电器、中间连接器（供电器）、端盖（端部供电器）与其它附件组成。
• 加强型工程塑料导管：截面方形，适用于室外，环境温度-30度~+55度，导轨截面积有10、16、25、35、50、70、95、140mm²等，导轨极数有3、4、5、7、8、16极等。
• 金属复合型导管：加强型管外加铝合金复合外壳，提高耐温及抗老化性能，适用于环境温度-30度~+65度的室外及高温车间等场所。
• 金属型导管：铝合金外壳并用绝缘保护材料制成，适用环境温度为-40度~+80度。
• 适用场合：可用于电动葫芦、电动梁式和桥式起重机、堆垛机、机电产品的自动检测线、自动化生产线、移动式电动工具和其它移动导电设备，以及厂矿、车间、办公场所内固定敷设母线槽。

QYG多极管式滑触线配置与维护

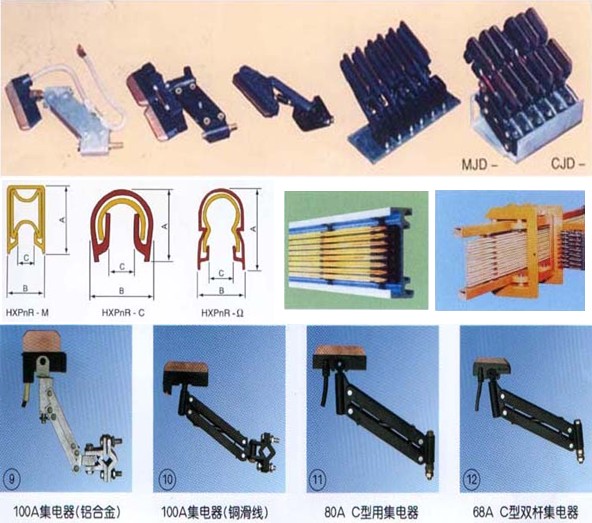

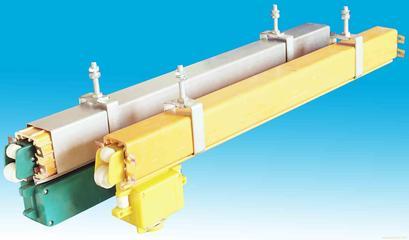

• 滑线配置：每根长度4米的HXTS(L)多极管式滑触线配备3只吊架和1付连接器，集电器、供电器、端帽支架等组件需根据实际需求配置。
• 维护要点
• 定期检查导管（轨）接头是否有锈蚀或松动现象，各固定件、拨叉等是否松动。
• 检查导管是否存在弯曲变形情况，定期清除导管上积累的灰尘，清扫时注意力度，避免损伤导管。
• 定期检查导电器中的电刷磨损情况，当电刷磨损至距离其极限伸出位置小于2mm时，立即更换新电刷。
